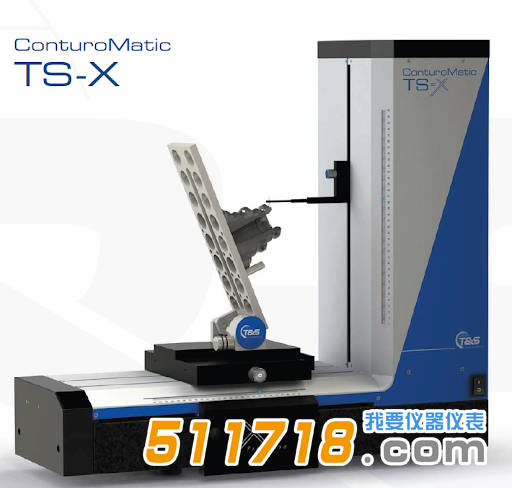

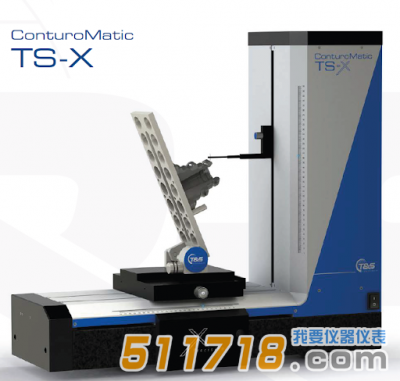

TS-X 輪廓測試儀，X軸承載工件，Z軸進行輪廓掃描，數據采集和控制都基于先進的數字技術。機械基礎是很高質量的花崗巖使用的基本元素不需要我們的系統的后續和復雜的錯誤補償。穩定性好，使用壽命長。

德國T&S TS-X 輪廓測試儀產品簡介：

TS輪廓測量?jī)x

GS / GM-X輪廓測量?jī)x

TS-X輪廓測量?jī)x

CV120輪廓測量?jī)x

CV300輪廓測量?jī)x

產品線：

對中夾具 UZ系列

外圓對中夾具 AZ系列

對中水平放置臺 KZT系列

對中夾具 ZS系列

綜合支架 WSE系列

角度調整卡 WSF系列

棱柱支撐 WP/WPS系列

德國T&S TS-X輪廓測試儀：

.X軸和z軸無摩擦的空氣軸承

.測量范圍(280 x 350 m)

.混合陶瓷測點

.X方向的靜態探測和測量數據記錄

.粗糙度檢測模塊是標準供貨的一部分

.承載能力25 kg(可選*大50kg

.Y軸調整臺可手動和馬達自動調節

.非接觸式增強型線性光柵尺

.測量系統分辨率1納米

·性價比高

.誤差*限:±(0.85 +L / 100) um[L以毫米為單位的測量路徑](不改變掃描方向)

.在整個測量范圍內都可以進行輪廓和粗糙度測量

.故障限制: ± (0.9 + L/100) μm [L = 測量路徑 (毫米) (共質 TS)

.故障限制: ± (0.85 + L/100) μm [L = 測量路徑 (毫米) (Contuatic TS-X)

.軟件要求: ConturoMatic: W10/ 64Bit可選W7 / 64Bit

德國T&S TS-X粗糙度測量:

.表面粗糙度的測量

(參考表面測量的機械原理)

.測量粗糙度范圍:280 x350毫米

·有效分辨率:1 nm

·測量速度:0.1-0.5毫米/秒

.測量力:7.5 mN(可變調節)

.測量點距離:約0.5微米

·適合粗糙度:Rz> 0.5um, Ra> 0.05um

·精度:5%
