傳感器/ 轉換器類型
測量范圍
啟動門檻值
距離常量
測量精度(介于 0.4...60 m/s之間)
    特性傳輸函數
傳輸函數 U=0.1xR

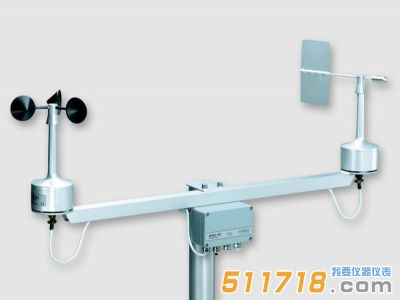

杯形風速計 / 光斬波器
0.4~75 m/s
<0.5 m/s *
2.0 m

±0.17 m/s **
±0.5 m/s

* 采用杯形輪測量風速很少受到氣流方向影響。*佳位置的啟動門檻值大約為0.35 m/s
** 標準偏差.

風向

傳感器/轉換器類型

風向標/光碼盤

測量范圍
(風速 0.4~75 m/s)

0~360°

啟動門檻值

<0.4 m/s

延時距離

0.4 m

分辨率

±2.8°

數據精度

優于± 3°

輸入與輸出

工作電源
      WAA151, WAV151

U=9.5~15.5 VDC, 20 mA （常規）

加熱電源
      WAA151, WAV151

20 VAC 或 VDC、 500 mA （名義）

WAA151輸出 (風速)

      傳感器輸出

0~75 m/s = 0~750 Hz 方波

      傳輸函數

U = 0.328 + 0.101 x R
(U = 風速 [m/s]、 R = o/p 脈沖率 [Hz])

      傳感器輸出水平


(輸出電流 < +5 mA) 高態 > Uin-1.5 V
(輸出電流 > -5 mA) 低態 < 2.0 V

WAA151輸出 (風速)

     傳感器輸出

6位并行GRAY碼

     傳感器輸出水平
     level

((輸出電流 < +5 mA) 高態 > Uin-1.5 V
(輸出電流 > -5 mA) 低態 < 1.5 V

工作溫度

帶軸加熱功能
儲藏溫度

-50~+55 °C (-58~+131 °F)
-60~+70 °C (-76~+158 °F)
