美國SIERRA smart-Track? 50系列數字氣體質量流量控制器，是專門為滿足OEM廠商低成本預算而設計。同時儀表本身仍保持其原有的高性能、高質量。滿足OEM廠商對氣體質量流量控制器低價格、高精度和高可靠性的需求。

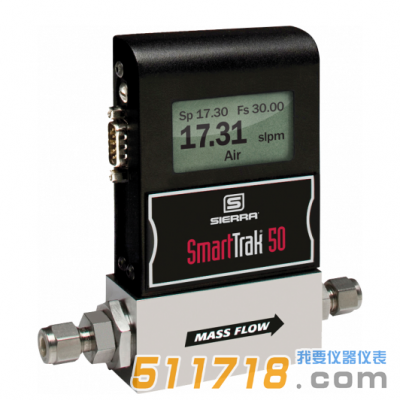

美國SIERRA Smart-Trak 50L 系列氣體質量流量計產品簡介：

50系列擁有和Smart-Trak 100系列一樣的核心傳感器技術、線性層流器技術和控制閥技術，同時又有工業化現貨快速發貨方式和SIERRA 個性化客戶服務的支持。

精度：+/-1.0%滿量程，靈敏的直接控制氣體的伺服電磁閥使泄漏減到小，更換設定點的響應時間為300ms，重復性為+/-0.25%.

SIERRA使用進的316L不銹鋼鉑金線圈微管式傳感器技術，來確保對幾乎*有的潔凈氣體進行的質量流量控制。

50系列產品具備Sierra旗艦產品Smart-Trak 100系列的先進傳感器技術，同時融合了微量調壓閥和層流器技術。

美國SIERRA Smart-Trak 50L 系列氣體質量流量計產品特點：

. 精度：±1.0%的滿量程(常見氣體，如：空氣，氬氣，二氧化碳，一氧化碳，甲烷，氦氣，氫氣，氧氣，氮氣)

. 重復性：±0.25%滿量程

. OEM的價格，具備數字質量流量控制器的*有優良性能

. 可控氣體流量為50slpm (nlpm)

. 先進的316L不銹鋼鉑金傳感器技術和的線性層流器技術確保儀表的優良線性度。

. 提供鋁和316不銹鋼兩種表體，帶Viton彈性線圈。

. 本地顯示和數字設定點控制，可選模擬設定點和模擬輸出信號。

. RS-232接口輕松與PLC和工作站連接(提供用戶軟件和通訊線纜)

. RS-485(可尋址)

. 提供兩個I/O DB9通訊口以便靈活連接通信

. 可現場調節零點和量程

. 直接控制氣體的伺服電磁閥使氣體泄漏達到小

. 300ms的控制閥時間常數

. 輕便的體積代替原來大體積的MFC.

美國SIERRA Smart-Trak 50L 系列氣體質量流量計技術參數：

氣體：

*有中性的，沒污染的干燥潔凈氣體(空氣， 氮氣，二氧化碳，氬氣，甲烷，氫氣，氦氣等)，同鋁、不銹鋼和Viton? 橡膠兼容的氣體。

質量流量：

50系列可以標定任何與viton、鋁和不銹鋼兼容的氣體，可使用nlpm, slpm兩種單位，在標準狀態下，流量可以達到50slpm(空氣)。標準標定流量范圍(空氣)為20sccm/nccm到50slpm/ nlpm。

測量或控制流量小于5sccm的，請考慮Micro- Trak? Model 101;超過50slpm的，請考慮Smart-Trak? 100系列。

氣體壓力：

1 4 5 p s i g ( 1 0 b a r g ) ， 爆炸測試225psig(15barg)。

壓差要求：

15-20psi (1.0-1.3bar)

氣體和環境溫度：

32°F-122°F(0℃-50℃)

泄漏參數：

5×10-9 atm cc/sec(氦氣,)

電源：

流量計：15或者24VDC(+/-10%) 85mA

調節儀：24VDC(+/-10%) 315mA，選RS-485通訊加130mA

調節范圍：

在5-的滿量程(20:1)范圍內可調，當流量低于4.9% 滿量程的流量時，儀表自動切斷閥門。

輸出和控制信號：

RS-232(標準)

可選：

線性4-20mA，負載電阻500歐姆

線性0-5VDC

RS-485(無模擬信號輸出)

零點、量程和設定點可通過用戶軟件和RS-232 通訊電纜現場調節。

顯示：

流量，工程單位，滿量程，設定點。顯示屏可設置在儀表前面或后面。

物理規格&尺寸：

與介質接觸的材料：

電鍍鋁或316不銹鋼表體。316不銹鋼傳感器

Viton?“O”型圈和閥座。
