美國TSI HM685平衡閥流量測試儀用于平衡液體循環加熱和冷卻系統、檢查泵的性能和設置平衡閥，能夠在無需改變軟管連接或儀器閥門設置的條件下，同時測量和顯示壓差、高壓側和低壓側壓力。

美國TSI HM685平衡閥流量測試儀產品特點：

. 支持雙溫度探頭輸入

. 背光大屏，在昏暗光線條件下仍能清晰顯示

. 由四節堿性或鎳氫可充電電池供電

. 讀數方式H2O,ft.H2O,psi,in.Hg,mmHg,mH2O,kPa或bar

. 壓差范圍±300psi(±2068kPa)

. 表壓范圍-20-300psi(-138-2068kPa)

. 集成通用流量和btu/hr計算

. 當設置Cv(Kv)因子后顯示體積流量

. 可輸入多達100個Cv(Kv)因子

. 計算制動力，熱流，Cv(Kv)因子和泵輪尺寸

. 能夠存儲多達4,000個數據點，用于檢索或通過USB端口下載

. 堅固的防噴濺儀器箱

. 含電池重量：2.65lbs(1.20kg).

美國TSI HM685平衡閥流量測試儀應用：

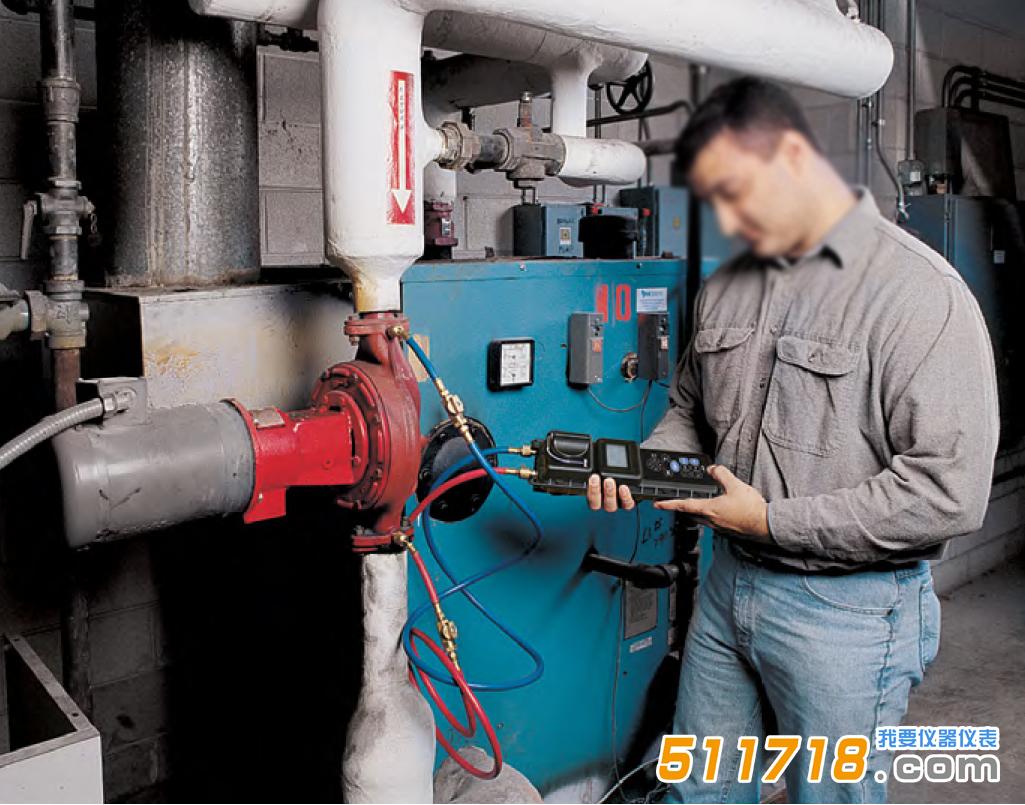

. 測試和平衡制冷制熱系統

. 檢測泵的性能

. 設置平衡閥。

美國TSI HM685平衡閥流量測試儀技術參數：

壓力

差壓范圍：-300 to 300 psi (-2,068 to 2,068 kPa)

壓力表范圍：-20 to 300 psi (-138 to 2,068 kPa)(-40 to 610 in. Hg)

精度：0.001 psi (0.01 kPa)(0.01 in. Hg)

準確性 1：±1% of reading plus .072 psi(0.5 kPa) (0.15 in. Hg)

單位：psi, in. H2O, ft H2O, kPa, mm Hg, in. Hg,m H2O, bar

壓力連接：?” 37? flare fitting, Male

溫度

操作溫度：40 to 113°F (5 to 45°C)

存儲：-4 to 140°F (-20 to 60°C)

液體媒介：32 to 180°F (0 to 82°C)

探頭：-40 to 250°F (-40 to 121 °C)

精度：0.1°F (0.1°C)

準確性：±0.5% of reading +1.2°F (0.7 °C)

單位：°F, °C

流量

Range2：-22,712 to 22,271 m 3/h, -99,999 to 99,999 USGPM (-6,309 to 6,309 l/s)

精度：0.0001 USGPM (0.00001 l/s)

準確性：per pressure accuracy + valve deviation

單位：USGPM, UKGPM, m3/h, l/s, l/m

時間常數：用戶可選(1, 5, 10, 20,30 秒)

統計(限于 HM685 )：zui小、zui大、平均、做多 4000 組數據

數據存儲(限于 HM685)：4,000 組, 100 測試編號

記錄間隔 (限于HM685 )：用戶可選(1 to 3,600 秒)

外型尺寸：11.1 in. × 4.7 in. × 3.5 in. (28.2 cm × 11.9 cm × 8.8 cm)

帶電池重量：2.65 lbs (1.20 kg)

電源要求：四節 AA 電池，或交流適配器

美國TSI HM685平衡閥流量測試儀附件：

. 儀器主機

. 硬質手提箱

. (2)6.7ftx?-in.具有截止閥的(2mx6mm)軟管

. (2)B&G讀出探頭

. (2)P/T表適配探頭

. 電源線

. 溫度探頭

. CompuDat?USB下載軟件

. USB數據線。
