PRC50 是半長 PCI 卡上的多功能單通道脈沖接收器。它非常適合用于基于 PC 的超聲波測試和檢測系統，其小尺寸和低功耗使超聲波系統能夠使用便攜式計算機實現。

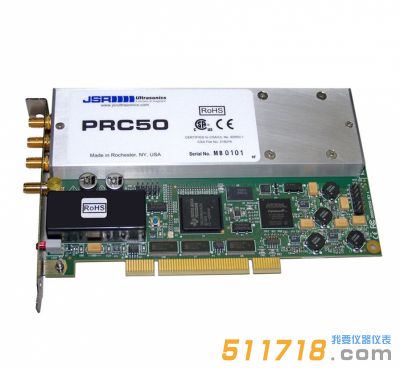

美國JSR PRC50單通道脈沖接收器產品簡介：

PRC50 是半長 PCI 卡上的多功能單通道脈沖接收器。它非常適合用于基于 PC 的超聲波測試和檢測系統，其小尺寸和低功耗使超聲波系統能夠使用便攜式計算機實現。

PRC50 配備了適用于 Windows 的交鑰匙控制軟件程序。為開發自定義應用程序提供了軟件開發工具包和程序員手冊。

七個脈沖能量級別和可變脈沖幅度允許準確調整換能器激勵脈沖。Pulser 還提供八級阻尼，用于微調傳感器性能。

Pulser 與應用于 PRC50 Trig/Sync 連接器的外部觸發脈沖同步，或者可以在其內部時鐘上觸發，同時向波形數字化儀等外部硬件提供同步信號。

寬帶低噪聲 PRC50 接收器具有用于脈沖回波和直通傳感器的單獨輸入。接收器可以放大任一輸入信號，并在兩個輸入信號之間提供隔離。

此外，PRC50接收器可以獨立放大兩個輸入信號，將它們相加，然后輸出放大信號的和。

放大后，接收器輸出信號通過用戶可選擇的高通和低通濾波器，然后呈現在 PRC50 輸出連接器上。

通過 50 歐姆同軸電纜可以輕松地在 PRC50 和其他硬件之間建立連接。PRC50 上的四個同軸接口連接器均為 SMA 母頭。

功能齊全的 PRC50 是基于 PC 的超聲波系統應用的選擇，包括缺陷檢測、質量保證、材料表征、傳感器測試和飛行時間測量。

美國JSR PRC50單通道脈沖接收器產品特點：

. PCI 格式卡上的完整超聲波脈沖接收器

. 高增益、低噪聲、寬帶 50 MHz 接收器

. 脈沖回波、直通和“求和”接收器輸入模式

. 脈沖回波和直通模式的單獨增益控制

. 可選擇的高通和低通濾波器

. 內部脈沖器觸發率可選擇 100 Hz 至 5 kHz

. 提供適用于 Windows XP、Embedded、Vista 和 Windows 7(*有版本的 32 和 64 位)的 JSR 控制面板應用程序和軟件開發工具包。
