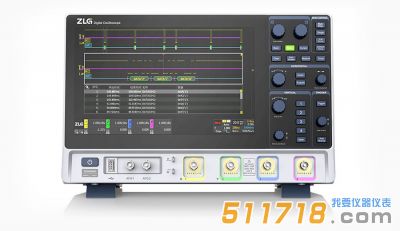

ZDS5054D智能硬件分析型示波器，手機、智能穿戴、家電等嵌入式智能硬件設備，對于內部總線通信時序一致性有嚴格要求。隨著智能化程度提升，設備中器件數量越來越多，過去依靠工程師使用示波器手動測量通信時序的方式，效率低下且難以保證測試標準一致。ZDS5054D智能硬件分析型示波器，支持40多種協議碼，IIC、SPI、IIS等多種通信協議時序分析，幫助工程師迅速完智能硬件內部通信調試。

ZDS5054D智能硬件分析型示波器產品性能：

1.512Mpts存儲，捕獲長時間波形不失真

存儲度=采樣率×采樣時間

如果存儲度不足，高采樣率的情況下只能捕獲一小段波形，ZDS5054D標配512Mpts超大存儲度，捕獲1024ms波形的情況下，依然可以保持100MSa/s采樣率。

2.45種協議碼，助力通信協議調試

ZDS5054Pro、ZD5054D顛覆性標配45種串行通信協議，涵蓋常用的現場總線、系統總線以及內部總線。3秒鐘即可完成512Mpts波形，協助工程師快速完成通信調試。

3.時序分析：1秒完成通信時序一致性測試

手機、智能穿戴、家電、智慧屏、多媒體影音等嵌入式智能設備，對于內部總線通信時序一致性有嚴格要求。ZDS5054D創新的時序分析功能，可分析IIC、IIS、SPI、MIPI-RFFE等信號的脈寬、幅值、邊沿、建立時間、保持時間等多種組合參數，原本手動測試需要幾十分鐘，使用時序分析功能自動測試僅需一秒鐘即可完成，并可導出測試報告。

4.內置雙通道AFG信號發生器

內置雙通道函數信號發生器，支持正弦波、三角波、方波、鋸齒波等標準函數信號輸出，可調節信號初始相位、占空比，頻率高可達30MHz。

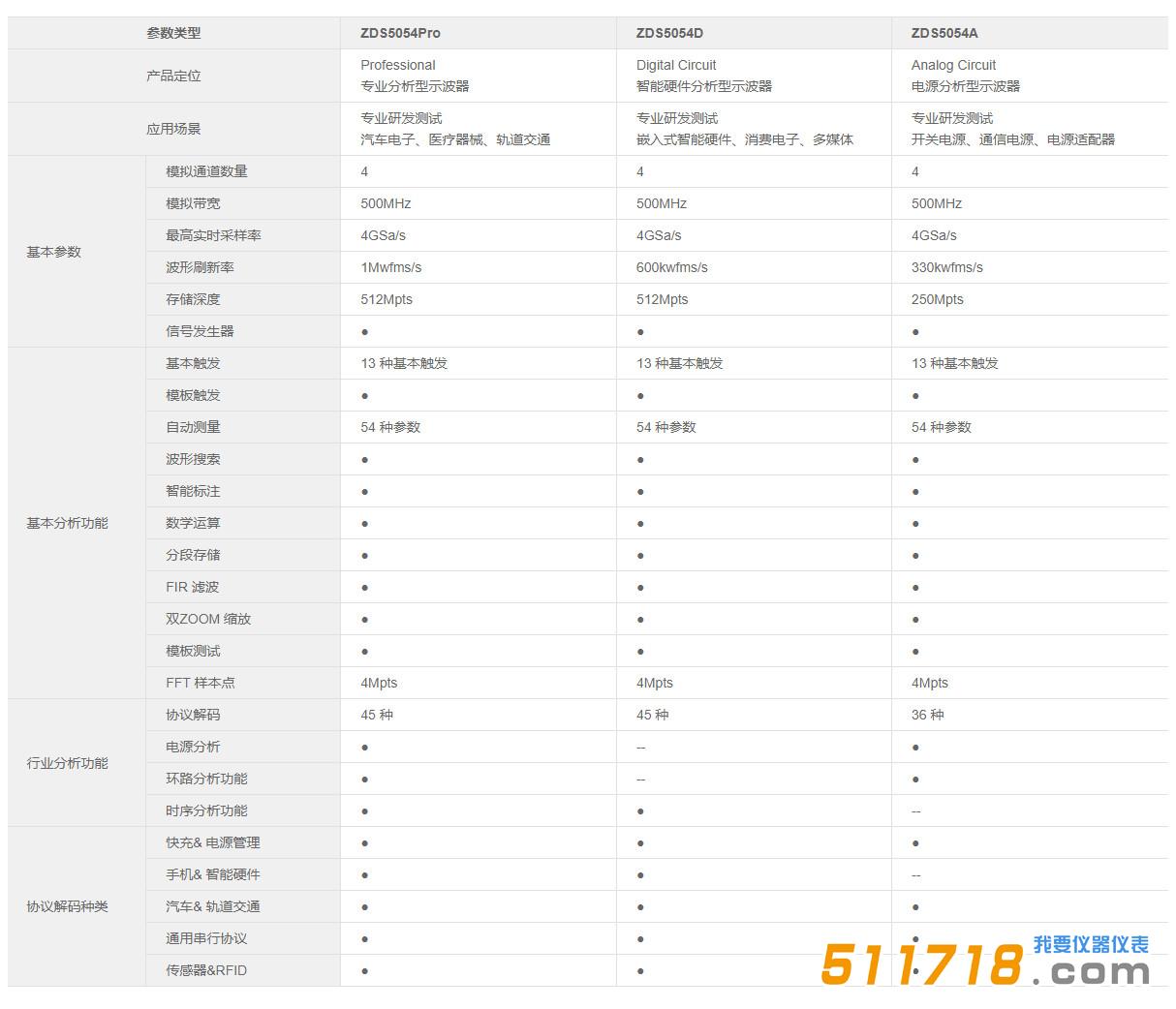

ZDS5054D智能硬件分析型示波器產品參數：
