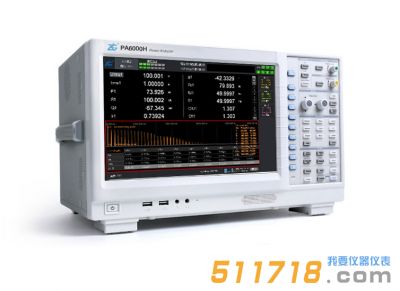

PA6000H功率分析儀采用了嵌入式領域先進的設計平臺架構，從前端的模擬電路設計，到DSP與FPGA的高速運算處理電路設計，到工業級X86的控制技術，每一部分我們都做了較優化處理，*終使PA6000H達到了0.01%的功率測量精度。

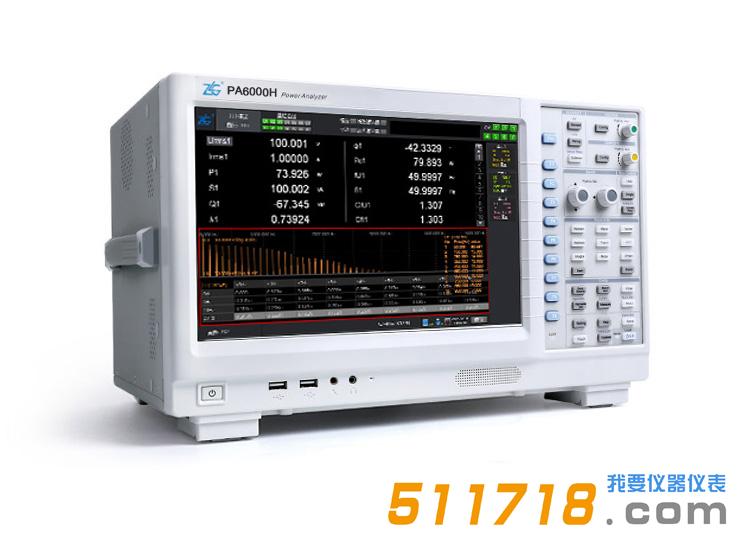

PA6000H功率分析儀產品特性：

 PA6000H功率分析儀產品特性：

1.0.01% 功率測量精度

PA6000H功率分析儀采用了嵌入式領域先進的設計平臺架構，從前端的模擬電路設計，到DSP與FPGA的高速運算處理電路設計，到工業級X86的控制技術，每一部分我們都做了較優化處理，*終使PA6000H達到了0.01%的功率測量精度。

2.1500V（峰值因數1.33），7通道直接測量

PA6000H功率分析儀采用了高穩定度溫度補償?shù)?00MHz同步時鐘，避免了溫漂帶來的測量誤差，使每個通道的相位誤差都在10ns以內，保證了有功功率及功率因數測量精度。

3.500次諧波測量

PA6000H功率分析儀帶寬為DC/0.1Hz‐2MHz，由于采用了PLL源倍頻技術，可實現速度更快、動態范圍更廣的諧波測量，在諧波模式下可實現對電壓、電流基波、功率、相位、諧波成分和總諧波失真因數（THD）的準確測試。

4.光伏與風電行業低電壓穿越（LVRT）測試

PA6000H功率分析儀配合自帶的PAM軟件，不僅可以解決光伏行業的低電壓穿越測試問題，更是加入了風電行業的低電壓穿越測試功能，可以幫助風電行業用戶自主的對風電換流器進行低電壓穿越測試。

5.雙矢量圖分析

PA6000H功率分析儀可同時測量并顯示變頻器輸入三相與輸出三相的矢量圖，可對輸入、輸出各相間的相角關系進行分析，準確評估出輸入信號對輸出信號的角差影響。

6.240G 數據存儲與準確的數據格式分析

PA6000H功率分析儀擁有高達240G的固態硬盤可以海量存儲數據，用戶更可以直接連接U盤將想要的數據全部儲存，PAD與CSV格式多樣支持、存儲時間隨意控制，讓存儲再也不是難題。

 PA6000H功率分析儀產品參數：

精度：

功率分析儀的測量精度是在以下條件給出：溫度：23±1℃；濕度：30~70%R.H.；輸入信號：正弦波；共模電壓：0V；預熱后, 線路濾波器： OFF。λ(功率因數)： 1。峰值因數：3。預熱30分鐘后，f是頻率。數據更新率：500ms。

顯示：

儲存：

測試功能 / 測試條件：

諧波測量（PLL同步源法）：

電機功能-模擬量輸入?yún)?shù):
