功能

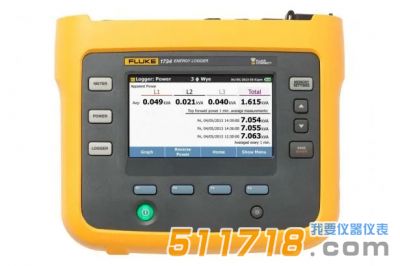

1732 手持式三相功率計

1734 手持式三相功率計

1736 電能質量記錄儀

1738 電能質量記錄儀

負載研究

?

?

?

?

能耗評估

?

?

?

?

中性線電流測量（四電流通道）

?

?

諧波測量

?

?

捕獲電壓事件

?

?

*級分析：
波形和浪涌事件捕獲
PQ 健康狀況 (EN51060)

升級包*

?

IEEE519 總諧波失真測量

可選

可選

完全整合 Fluke Connect? 以進行記錄

升級包*

?

升級包*

?

WiFi

可選

?

?

?

Wi-Fi / 藍牙

可選

?

可選

?

磁性探頭套件

可選

?

可選

?

磁性掛鉤

可選

?

可選

?

通過WiFi無線路由器連接

產品注冊時要求提供免費的軟件許可。

產品注冊時要求提供免費的軟件許可。

精度

參數

量程

分辨率

參考條件下的內在準確度（讀數百分比 + 量程百分比）

電壓

1000 V

0.1 V

±(0.2% + 0.01%)

電流：直接輸入

i17xx-flex 1500 12"

150 A

0.1 A

±(1% + 0.02%)

1500 A

1 A

±(1% + 0.02%)

i17xx-flex 3000 24"

300 A

1 A

±(1% + 0.03%)

3000 A

10 A

±(1% + 0.03%)

i17xx-flex 6000 36"

600 A

1 A

±(1.5% + 0.03%)

6000 A

10 A

±(1.5% + 0.03%)

i40s-EL 電流鉗

4 A

1 mA

±(0.7% + 0.02%)

40 A

10 mA

±(0.7% + 0.02%)

頻率

42.5 Hz 至 69 Hz

0.01 Hz

±(0.1%)

輔助輸入

±10 V 直流

0.1 mV

±(0.2% + 0.02%)

電壓*小值/*大值

1000 V

0.1 V

±(1% + 0.1%)

電流*小值/*大值

由附件定義

由附件定義

±(5% + 0.2%)

電壓 THD

1000%

0.1%

±0.5

電流 THD

1000%

0.1%

±0.5

固有不確定性 ±（讀數百分比 + 量程百分比）1

參數

影響量

iFlex1500-12

iFlex3000-24

iFlex6000-36

i40S-EL

150 A / 1500 A

300 A / 3000 A

600 A / 6000 A

4 A / 40 A

有功功率 P

PF ≥ 0.99

1.2% + 0.005%

1.2% + 0.0075%

1.7% + 0.0075%

1.2% + 0.005%

有功能量 Ea

PF ≥ 0.99

1.2% + 0.005%

1.2% + 0.0075%

1.7% + 0.0075%

1.2% + 0.005%

視在功率 S

0 ≤ PF ≤ 1

1.2% + 0.005%

1.2% + 0.0075%

1.7% + 0.0075%

1.2% + 0.005%

視在能量 Eap

0 ≤ PF ≤ 1

1.2% + 0.005%

1.2% + 0.0075%

1.7% + 0.0075%

1.2% + 0.005%

無功功率 Q

0 ≤ PF ≤ 1

已測量的視在功率的 2.5%

無功能量 Er

0 ≤ PF ≤ 1

已測量的視在功率的 2.5%

功率因數 PF

-

±0.025

位移功率因數

-

±0.025

DPF/cos?

-

±0.025

量程的額外不確定度1

V P-N>250 V

0.015%

0.0225%

0.0225%

0.015%

1量程 = 1000 V x 電流范圍

參考條件：

環境：23 °C ±5 °C，儀器至少工作 30 分鐘，無外部電/磁場，RH <65%

輸入條件：CosΦ/PF=1，正弦信號 f=50 Hz/60 Hz，電源 120 V/230 V ±10%。

電流和功率指標：輸入電壓 1 ph：120 V/230 V 或 3 ph wye/delta：230 V/400 V 輸入電流：I > I范圍 的 10%

夾鉗初級導體或*心位置的 Rogowski 線圈

溫度系數： 高于 28 °C 或低于 18 °C 時，每攝氏度增加*定準確度的 0.1 倍
