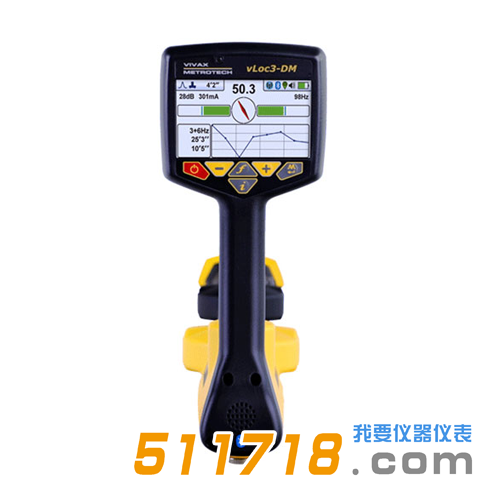

DM3(vLoc3-DM)管道防腐層檢測儀內置藍牙和GPS，具有智能識別涂層缺陷，顏色指示信號失真，自動數據記錄功能，可實時彩屏顯示。

DM3(vLoc3-DM)管道防腐層檢測儀產品簡介：

DM管道防腐側檢測儀被用于準確定位管線和協助評估管道涂層缺陷，適用于輸送管道或分配管道。使用DM和插入式A字架,可以進行完整的ACVG測量。使用兩組3D天線,接收機可以在現場實時繪制數據圖，實時檢測到信號失真。引入矢量定位的全新視角屏幕，實現全自動定位。橫向圖形同時顯示峰值與谷值，提供信號失真的即時測量結果;平面圖顯示電纜在任何角度的相對方向。可配置視覺和機械振動警報，提供有關淺埋、過載、架空管線和過度搖擺的警告。

DM3(vLoc3-DM)管道防腐層檢測儀產品特點：

1、油氣管道巡檢適用設備

新鋪管道防腐層質量的竣工驗收

防腐層漏點的快速查找和準確定位

防腐層絕緣性能的分段評估

查找和定位偷油卡子、盜接管道

查找和定位搭接點等陰及保護失效點

陰保電流測量和陰及保護效果間接評估

長輸管道的路徑定位和自動成圖、覆土深度測量

2、有效檢測0-30m穿越管線

*大輸出電流:單頻信號4A,三頻信號3A

接地條件要求低，不懼干燥土壤條件

有效檢測河流、湖泊、鐵路、公路等地段的穿越管線

探測油氣管道和定位防腐層破損點

3、自動化檢測，性能更強勁

一鍵式自動測量*有檢測數據

接收機自動采集、存儲、下載檢測數據

防腐層檢測數據、GPS地理定位數據

靈敏度的數字式ACVG檢測技術

電流測量點距30-50m，A字架測量點距10-20m

同時測量3Hz與128Hz雙頻電流

實時顯示電流曲線圖，現場分析管線電流數據

實時顯示ACVG曲線圖，直觀分析A字架測量數據

4、檢測數據表，數字化的檢測成果

外業數據采集與內業數據處理*體化作業

接收機存儲數據可下載為多種格式的電子數據表

檢測數據表: *.xls，*.txt,*.csv

檢測數據表:檢測時間、測點經度&緯度、測點間距、總距離、雙頻電流值、電流方向、埋深，ACVG數據等

檢測成果(表格文件和圖形文件)可集成于GIS地理信息系統

5、標配防腐層評估軟件

下載的檢測數據可導入DM防腐層評估軟件

科學分析電流衰減率:防腐層缺陷成因分類&缺陷大小分級

計算防腐層絕緣電阻:防腐層絕緣性能分段評估

輔助決策防腐層破損點修復次序和防腐層維護方案

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

DM3(vLoc3-DM)管道防腐層檢測儀技術參數：

結構：高抗沖熱塑性(ABS)注塑殼體

重量尺寸：2.6kg (312mm×116mm×783mm)

屏幕：480×272像素、16位色彩、LCD高清晰4.3”顯示屏

電源：充電鋰電池(使用時間12-27小時)、堿性電池(使用時間12小時左右)

工作頻率：有源:50Hz-200kHz頻率、無源:Power50Hz/60Hz

工作模式：A字架測量模式、經典定位模式、橫向定位模式、平面視圖模式、3D導向定位模式、示蹤探頭模式

數據存儲傳輸：5000萬數據點，記錄包括深度/電流/頻率/模式/信號強度/GPS坐標，數據存儲格式xls,txt,shp,kml

防護等級：IP65和NEME4

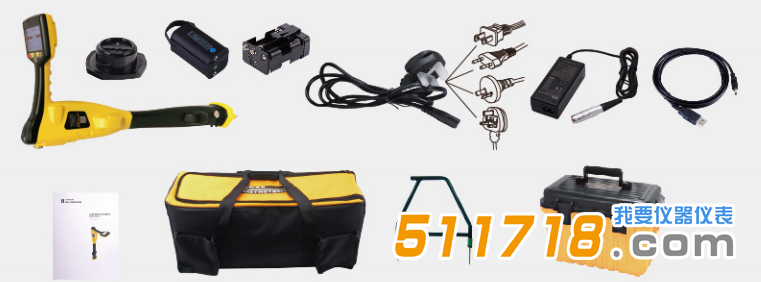

DM3(vLoc3-DM)管道防腐層檢測儀配置清單：
