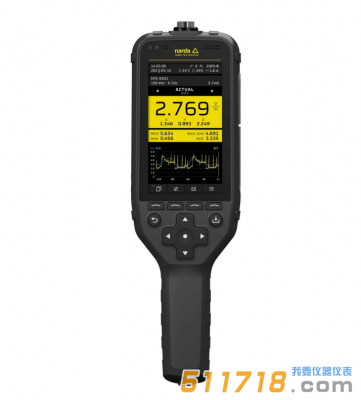

德國Narda納達 FieldMan綜合場強測試儀探頭頻率范圍0 Hz - 90 GHz，用于非電離電磁輻射測量，可準確測量高頻和低頻信號場強。

德國Narda納達 FieldMan綜合場強測試儀產品簡介：

Narda FieldMan用于非電離電磁輻射測量，可準確測量高頻和低頻信號場強。配有測量電場或磁場強度的數字探頭，涵蓋了醫療、工業應用中的靜態和低頻場測量，以及移動無線電頻率和毫米波的應用測量。數字探頭包括平坦響應探頭和基于人體*全標準的計權探頭。低頻探頭內置FFT分析功能，可進行頻譜測量和時域分析，頻率達400kHz。*有探頭都使用數字接口，能夠?qū)y(cè)量數據可靠準確地傳輸?shù)街鳈C(jī)，從而主機不需要校準。

FieldMan提供兩種版本供用戶選擇，一是支持無線通信和語音錄制功能，二是不支持無線通信且沒有麥克風。

1、數字探頭

FieldMan提供了多種各向同性場強測量探頭。*有探頭均將探頭信息和測量數據以數字信號形式通過USB接口或光纖接口傳輸至 FieldMan。這樣與高阻模擬信號接口相比大大減少了干擾，特殊研發的螺旋連接器和數據接口點非常堅固耐用。

探頭連接到FieldMan以后可自動進行識別，探頭內部的傳感器記錄測量位置的溫度并傳輸?shù)紽ieldMan進行顯示。除了自動偏移修正功能，溫度測量還用于補償二及管傳感器由于溫度變化產生的測量偏差。因此，測量過程中無需調零，不中斷測量，同時在較寬的溫度范圍內具有更高的測量精度。

自動自檢功能可以檢測傳感器系統是否存在故障，因而不需要使用專門的信號源進行測試檢查。只有數字探頭需要定期校準，在此期間，您可以繼續使用FieldMan主機配合其他探頭進行測試。

德國Narda納達 FieldMan綜合場強測試儀產品特點：

使用各向同性探頭，頻率范圍0 Hz(DC)- 90GHz

5英寸彩色高清大屏，1280x720 分辨率，適用戶外強光環境

寬帶和選頻探頭均使用數字探頭接口 – 主機無需校準

對于頻率至400kHz的低頻具有強大的頻域和時域分析功能，支持計權峰值測量

可選WiFi/藍牙接口，支持手機app遠程操作

內置GPS接收機和測距儀(選件)

快速數據傳輸：光纖接口、千兆網口、USB-C

德國Narda納達 FieldMan綜合場強測試儀產品應用：

FieldMan可以準確測量電磁輻射場強，尤其對于可能出現強電場或磁場輻射的工作環境，從而保證人身*全。電磁輻射測量的一個必不可少的任務是判斷是否符合*全法規的要求，例如FCC, IEEE, ICNIRP或 EMF Directive 2013/35/EU。典型的測量場景包括：

無線通信基站(如 IEC/EN 62232)

廣播系統 (如 IEC 62577)

雷達和衛星通信系統

感應加熱和熔解(如 EN 50519)

家用電器(如IEC / EN 62233)

電焊設備 (如IEC / EN 62822)

鐵路系統 (如EN 50500)

汽車系統 (如 IEC 62764)

能源供應系統(如 IEC / EN 62110)

電子醫療設備 (如 IEC / EN 60601)

電磁兼容(EMC)測試TEM室和屏蔽室

德國Narda納達 FieldMan綜合場強測試儀使用和優勢：

FieldMan的研發設計特別注重實現簡單、流暢的操作體驗，采用了類似智能手機的顯示排列方式和一目了然的功能標識符，為測量任務提供了*大的易用性。防眩光高清彩色大屏以數字和圖形形式顯示測量值，并清晰顯示*有重要的測量信息，即使在明亮的陽光下也不影響讀數。FieldMan支持多種測量模式，包括從簡單的寬帶測量到復雜的實時時域信號記錄或低頻場的頻譜頻率分析等。

測量結果可以通過文本或語音*進行標注，并支持截屏保存。內置傳感器可記錄當前環境情況和位置數據，并自動添加到測量結果中。內置的測距儀(選件)可以直接測量并顯示離地高度，從而使得測量設備的準確定位更容易。為了更好地管理測量數據，如果測量位置頻繁變化，可以定義不同的測量工程任務。如果需要使用照片和視頻記錄測量結果，F(xiàn)ieldMan智能手機應用程序?qū)椭＠纾搼?yīng)用程序可以將智能手機創建的媒體文件無線傳輸?shù)? FieldMan SD存儲卡的工程任務目錄。新開發的功能強大的PC軟件 “Narda-TSX”可用于管理測量結果、媒體文件和其他信息。它是 Narda用于儀器配置、測量數據評估和文檔記錄的新軟件平臺，除了FieldMan之外，它還將在未來支持Narda的其他產品。

德國Narda納達 FieldMan綜合場強測試儀定義和條件：

1、條件

除非另有說明，在規定的環境條件下預熱30分鐘之后，本儀表的規格適用。本產品在*薦的校準周期內。

2、限制性規格

限制性規格描述了產品在質保中給定參數方面的性能。限制性規格(標記為 <, ≤, >, ≥, ±, max., min)在給定條件下適用于本產品，在生產期間經過測試，并且考慮了測量的不確定性。

3、非限制性規格

非限制性規格描述了產品在質保中給定參數方面的性能。非限制性規格代表可以忽略誤差的數值，這些誤差在設計中已經得到保證(例如：某參數的尺寸或者分辨率)。

4、典型值 (typ.)

典型值表示產品未在質量保證范圍內給定參數方面的性能。當規定為某范圍或者某限值(標記為<, ≤, >, ≥, ±, max., min.)，其代表著大約 80%的產品能夠達到的性能。否則，就代表著平均值。未考慮測量不確定度。

5、標稱值(nom.)

標稱值表示產品的未在質量保證范圍內給定參數方面的期望性能。標稱值在產品研發中得到驗證，但未在生產中進行測試。

6、不確定度

不確定度是指對給定變量的一個區間，估計大約有95%的置信水平。對不確定度的規定如下：以正常分布為基礎，標準不確定性乘以覆蓋因數 k=2。 已根據《測量中不確定度表達指南》(GUM)中的規定進行了評估。

德國Narda納達 FieldMan綜合場強測試儀技術參數：

1、測量：

電場和磁場：支持連接以下探頭和分析儀進行測量并顯示結果。頻率范圍和場強范圍取決于探頭/分析儀。

電場和磁場-寬帶探頭：100 kHz - 90 GHz (參考數字探頭型號列表)

電場和磁場-選頻探頭：1 Hz - 400 kHz, 低頻磁場 (參考數字探頭型號列表)

電場和磁場-EHP-50F/G：1 Hz - 400 kHz, 電場和磁場 (FFT分析儀，參考探頭技術規格)

電場和磁場-HP-01：0 Hz - 1 kHz, 低頻磁場 (磁場儀/ FFT分析儀，參考技術規格)

電場和磁場-電場單位：V/m, mW/cm2 , W/m2 , %標準 (取決于使用的探頭)

電場和磁場-磁場單位：A/m, 特斯拉, 高斯, mW/cm2 , W/m2 , % 標準 (取決于使用的探頭)

溫度*：記錄環境溫度(-40 °C 至 +85 °C) ，單位°C 或 °F

濕度*：記錄環境相對濕度 (0% -100% RH)

氣壓：記錄環境氣壓 (300 - 1100 hPa)

測距(選件) ：底部?jī)?nèi)置超聲測距儀，測量距地面或目標物體距離(0.25 m - 4 m)，單位 m, ft, in 或 yd。覆蓋率 ≈ 距離/4

定位(選件)：內置 GNSS接收機用于測量經度、緯度和海拔高度 (MSL)。包含 GNSS系統 (GPS / QZSS, 伽利略, 格洛納斯, 北斗) 和 SBAS擴展系統 (WAAS, EGNOS, MSAS, GAGAN)，72 個信道定位精度：自動 2.5 m CEP

備注：*不得超過儀器和探頭所允許的工作范圍。溫度傳感器內置于探頭內部。

2、特性：

探頭特性-識別：主機自動識別連接的探頭

探頭特性-操作原理：傳感器測量的信號在探頭內部進行采樣和處理，輸出數字信號到主機

探頭特性-偏移補償：自動偏移補償功能，測量過程中不需要調零

探頭特性-自檢：功能測試，包括數字探頭每個軸向的傳感器測試

信號檢波：RMS、Peak用于 WPM測量;使用BDF-400 探頭，可選 RMS/Peak

數字顯示：總場強(各向同性)和X、Y、 Z軸向分量(對于頻率至18 GHz探頭)

結果類型-場強：實時值、*大值、*小值、平均值和*大平均值

結果類型-頻譜：實時值、*大值或平均值

結果類型-計權時域： 實時值、*大值和*小值

結果類型-示波器： 實時值、*大值和標記值(dB/dt)

平均模式：隨時間滑動平均

平均時間-場強定時記錄：1 s, 3 s, 10 s, 30 s, 1 min, 3 min, 6 min, 10 min, 30 min, 1 h, 6 h, 或 24 h

平均時間-頻譜：4, 8, 16, 32 或 64 次平均

圖形化顯示，帶標記功能：

1》場強：實時值和平均值曲線 vs.時間，時間長度可調， 48秒 – 24小時

2》空間平均：條形圖顯示每個測量位置(≤100)測量結果和空間平均線

3》定時記錄：測量時間線，測量結果隨時間變化的圖形

4》頻譜：頻譜和選擇的限值曲線;*有軸都進行測量，也可顯示單軸結果

5》計權時域：暴露水平 (WPM 或 WRM)(%標準) 隨時間變化的曲線，時間長度可調，4 分鐘- 24 小時

6》示波器：支持25 % 預觸發功能進行觸發記錄，記錄時間可調，1 ms - 30 s

截圖：手動截屏或保存測量結果時自動截屏

注釋?zhuān)簻y(cè)量結果可添加語音和/或文本注釋

報警：超過設定的場強閾值時發出報警聲音和報警信息

敏感區域搜尋：使用與場強大小相關的音頻嘯叫功能進行“熱點”搜尋 (高頻探頭適用

定時測量：定時記錄模式支持自動喚醒和結束后自動關機。預設起始時間：長達 24小時或立即開始 、定時時長： 長達100 小時、存儲間隔： 1s - 6 min (11種選擇，多達32000個結果)。

修正因子：對已知頻率信號進行后處理以提高測量的準確性(直接輸入頻率，校準點之間進行插值處理)

3、通用規格：

推*校準周期：主機不需要校準，僅探頭校準

供電(內部)：鋰離子可充電電池，可更換

供電(外部)：USB-C PD (*大 12 V / 3A, 兼容 BC1.2 和 QC 3.0)

操作時間(標稱)：16 小時 (使用寬帶探頭和分析儀)

充電時間(標稱)：4 小時 (2.5小時可充電至80%)

射頻抗擾：200 V/m (100 kHz- 60 GHz);可低于探頭允許的測量范圍

靜態磁場環境使用：≤ 30 mT (避免場強過大)

尺寸 (H x W x D)：51 mm x 93 mm x 312 mm ，不包括探頭

重量：695 g (不包括探頭)

原產地：德國

德國Narda納達 FieldMan綜合場強測試儀配置清單：

1、儀器套裝

1》FieldMan主機- 不包含探頭 –

包括：

FieldMan主機 2460/01

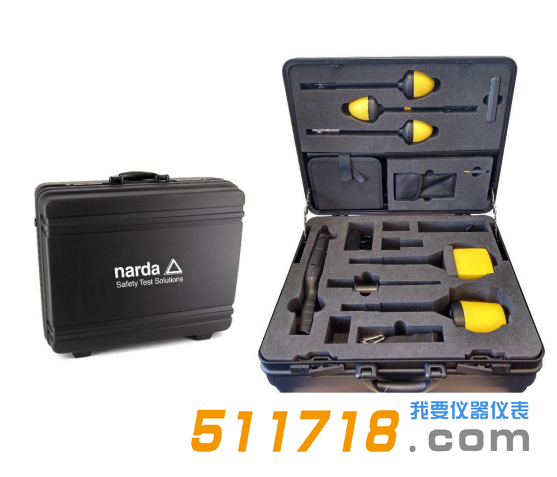

FieldMan 硬質保護箱，可容納 5個探頭

充電器USB-C PD, AU/EU/UK/US 插頭

USB線, 2x USB-C(M)接口, 3 A, 2 m

背帶，1 m

探頭標記色環

快速手冊

*全說明

U盤：手冊和文檔

Narda-TSX軟件(免費下載)

2》FieldMan主機(不支持無線通信) - 不包含探頭 –

包括：

FieldMan主機 2460/02(不支持無線通信)

FieldMan 硬質保護箱，可容納 5個探頭

充電器USB-C PD, AU/EU/UK/US 插頭

USB線, 2x USB-C(M)接口, 3 A, 2 m

背帶，1 m

探頭標記色環

快速手冊

*全說明

U盤：手冊和文檔

Narda-TSX軟件(免費下載)

2、數字寬頻探頭

磁場探頭 HFD-3061，300 kHz–30 MHz

磁場探頭HFD-0191， 27 MHz–1 GHz

電場探頭EFD-0391， 100 kHz–3 GHz

電場探頭EFD-0392，高功率，100 kHz–3 GHz

電場探頭EFD-0691，100 kHz–6 GHz

電場探頭EFD-0692，600 MHz–6 GHz

電場探頭EFD-1891，2MHz–18 GHz

電場探頭EFD-1891，快速響應，2MHz–18 GHz

電場探頭EFD-4091，3MHz– 40 GHz

電場探頭EFD-5091， 300 MHz–50 GHz，熱電偶

電場探頭EFD-6091，100 MHz–60 GHz

電場探頭EFD-9091，100 MHz–90 GHz

計權電場探頭EAD-5091，F(xiàn)CC 1997 標準， 300 kHz–50 GHz

計權電場探頭EBD-5091， IEEE 2019 標準，3 MHz–50 GHz

計權電場探頭ECD-5091，SC 6 2015標準，300 kHz–50 GHz

計權電場探頭EDD-5091，ICNIRP 2020 職業標準，1MHz –50 GHz (兼容ICNIRP 1998 30MHz以上部分)

3、數字選頻探頭

選頻探頭 BFD-400-1，低頻磁場，100 cm2，1 Hz–400 kHz

選頻探頭 BFD-400-3，低頻磁場， 3 cm2，1 Hz–400 kHz
