寬能高純鍺γ譜儀系統

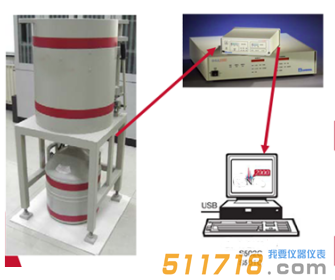

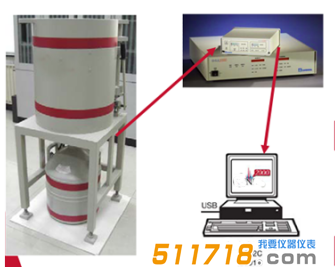

系統組成圖：HPGe探測器→集成數字化多道分析器→譜獲取、分析軟件

配置清單：

1、 HY-BE5030P寬能型高純鍺探測器    1

2、 DSA-LX數字化多道分析器      1

3、 Genie-single全套譜軟件         1

4、 PB-100國產鉛室               1

5、 D-30液氮罐                   1

6、 NTD-30液氮自增壓裝置        1

1、HY-BE5030P高純鍺探測器

寬能型高純鍺探測器：

配置包括

? 2002C前置放大器，3m長高壓、信號、電源線

? 7500SL垂直冷指，0.6mm厚碳窗

指標參數：

? 探測器面積：≥48cm2

? 探測器厚度：30mm

? 晶體面積：5000mm²，晶體厚度：30mm

? 能量范圍：3keV-3MeV

? 相對效率：≥47%

? 分辨率：

≤0.425keV@5.9keV

≤0.675keV@122keV

≤1.80keV@1332keV

2、DSA-LX 多道分析器

? 基于先進數字信號處理技術、功能齊全的*化多道分析器

? 支持換樣裝置（相對DSA-1000新增的功能），內置WEB服務器

? 支持S502C或S500C V3.3版本，為zui新版本（DSA-1000支持的版本是V2.0）

? 包括高壓和多道分析器

? 與計算機采用串行通訊（USB或RS-232C），軟件設置參數、控制譜獲取和分析

? 適于與單臺計算機配套使用，無需聯網使用

? 可與*有現有類型探測器相聯接使用，實現能譜測量

? 杰出的計數率特性和溫度穩定性

? 多項濾波參數組合設置，可與探測器實現zui佳組合

? 16K道譜存儲器和轉換增益，電子學內置高壓，放大器，多道等

? 數字增益穩譜器

? 前面板實時信息顯示：高壓*性和幅度范圍、死時間和測量狀態等

? 脈沖幅度分析（PHA）方式或多定標（MCS）測量方式

? 數字示波器功能，實現zui佳*-零設置

? 系統開機自檢功能

? 譜展寬: 對計數率2 kcps到100 kcps、數字濾波器上升時間0.2-30μs，平頂時間0-2.8μs、 0.6 ms平頂和正常的P/Z匹配， 60Co 1.33 MeV g峰FWHM的變化一般小于6%。 如果相關聯的探測器禁止一定數量的長上升時間信號，這些結果可能是不可重復的

? 增益范圍x1.6tox360

? 積分非線性: 在范圍99%上，< 0.025% 滿刻度

? 微分非線性: 99% 范圍上, <1% ，包括積分非線性的影響

? 系統增益段可選擇為：16384,8192,4096,2048,1024或512道

? 脈沖對分辨率–對選擇的NORM探測器類型，好于500ns

? 增益漂移: <35 ppm/°C

? 零點漂移: 在15分鐘操作后<3 ppm/°C. 一般在整個溫度范圍內小于1道(8K道譜)

? 過載恢復: 對滿增益、任何成形(處理時間)和適當的*/零設置，在2.5非重疊脈沖寬度，從x1000過載，恢復到滿刻度1% 內

? 金屬外殼

? 尺寸：5.58 x 16.51 x 20.95 cm (2.2 x 6.5 x 8.25 in.)

3、Genie-Single 系列譜軟件

3.1 基本譜軟件：

? 硬件控制

? 譜獲取、顯示、存儲和基本處理

? Windows 7或者Windows XP平臺

? 獨特的批處理功能，一鍵完成譜處理

3.2 γ譜分析軟件

完整的譜分析處理功能，參數測定功能

? 尋峰

? 峰面積計算

? 本底扣除

? 效率修正

? 加權平均活度計算

? 母體-子體衰變修正

? 探測下限（MDA）計算

? *正級聯符合相加校正

? 率刻度評估

? 增益自動校正

? 多種譜圖打印選擇

? 內置可編輯核素庫：預制庫文件包含核素大于200種

? 含打印機并給出報告

優勢特點：

4、PB-100低本底鉛室

低本底鉛室

結構獨特：

? 外套：9.5 mm 厚的低碳鋼，

? 主體屏蔽： 4π方向均包裹10cm厚鉛，

? 內襯層： 3mm銅。

? 桌腳調節范圍：0-15cm

? 杠桿啟動門

? zui內層噴塑

? 整體澆注

? 接通任意UPS電源的情況下，50-2000keV范圍內的本底計數率<2.5CPS

5、D-30杜瓦瓶液氮存儲罐

? 容量-30升

? 直徑：43cm

? 高度：61.5cm

? 損耗率：0.5升/天

? 運輸重量：11.8kg

6、NTD-30液氮驅動器

? 與D-30配套使用

? 壓力計

? *全閥

? 手控閥

? 運輸重量2.7kg

7、電腦以及打印機
