Apogee SN-500 凈輻射儀(四分量凈輻射計)提供上下各兩個輻射測量值。SDI-12信號輸出,可以避免多個模擬通道的占用，測量凈輻射的各種輻射值。

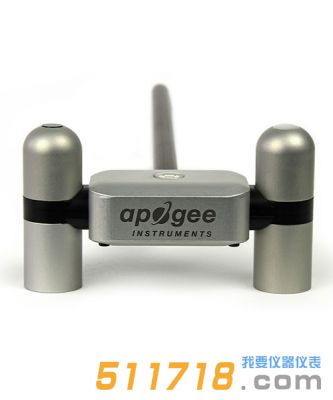

美國APogee SN-500 凈輻射儀產品簡介：

Apogee Instruments 的新型四分量凈輻射計可分別測量凈輻射的各個分量。該傳感器采用 SDI-12 輸出，無需多個模擬通道即可測量凈輻射的各個分量。該凈輻射計套裝包含凈輻射計本體、安裝桿、用于數據記錄器接口的引線以及便攜箱。

美國APogee SN-500 凈輻射儀產品特點：

典型應用

凈輻射是地表能量平衡的關鍵變量，影響湍流通量，包括蒸散量。應用領域包括通量塔和氣象站的測量。

數字輸出

內置24位模數轉換器進行測量，并提供SDI-12 (SN-500) 或 Modbus (SN-522) 數字輸出。這無需使用多個模擬數據記錄器通道來測量凈輻射的四個分量。

高精度

通過數字輸出測量凈輻射的所有四個分量，節省數據記錄器通道。

緊湊輕巧

結構緊湊、重量輕，設計輕巧小巧，便于安裝。

加熱式傳感器

每個傳感器都包含一個 0.2 瓦的加熱器，以減少露水、霜凍、雨水和雪等可能阻擋輻射路徑的因素造成的誤差。

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

美國APogee SN-500 凈輻射儀技術參數：

測量范圍：短波：0-2000W/m2

長波：-300~300W/m2

光譜范圍：上短波：385～2105nm

下短波：295～2685nm

長波：5000～30000nm

靈敏度：~57μV/W/m2(上短波)

              ~150μV/W/m2(下短波)

              ~120μV/W/m2(長波)

響應時間：<0.5s(95%

零點偏移(5K/h)：~17.5W/m2(上短波)

                           ~6.7W/m2(下短波)

                           ~8.5W/m2(長波)

信號輸出：0-114mv(上短波)

                 0-300mv(下短波)

                 0-2500mv(熱敏電阻輸出長波)

重復性：< 1%

長期漂移：2%/year

非線性誤差：< 1%

非穩定性(年變化)：±5%

溫度響應：：< 5%(在-15～+45℃時)

視角：上短波輻射傳感器180°

          下短波輻射傳感器150°

          長波輻射傳感器向上180°

內置的溫度傳感器：PT-100 鉑電阻

標準電纜長度：5m

防護等級：IP67

電流消耗(12V直流電源電壓)：加熱器開啟，通信啟用：63mA;

                                              加熱器關閉，通信啟用：1.5mA;

                                              加熱器關閉，通信禁用：0.6mA

信號輸出：SDI-12協議

輸入電壓范圍：5.5至24V直流(加熱器優化后可在12V直流下運行)

工作環境：-50℃～+80℃，0～100%RH

響應時間：1秒(SDl-12數據傳輸速率;檢測器響應時間為0.5秒)

加熱器(傳感器單獨加熱)：12V直流時電流消耗為62mA,功率需求為740mW

尺寸：長116毫米，寬45毫米，高66毫米

重量：320克(含安裝桿和5米引線)

電纜：M8連接器(IP68防護等級)用于連接傳感器外殼;5米四芯屏蔽雙絞線，TPR護套，帶尾線

四分量輻射傳感器數據輸出：上短波總輻射

                                            下短波總輻射

                                            上長波輻射

                                            下長波輻射

                                            短波凈輻射

                                            長波凈輻射

                                            反照率

                                            凈輻射
