ORTEC TETRAD探測器設計在有限的幾何空間內實現了較高的效率，并適用于20 keV至10 MeV的寬能量范圍。

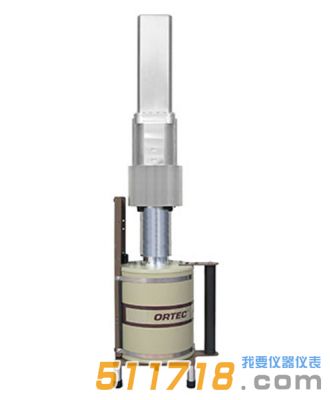

美國ORTEC TETRAD N型高純鍺 (HPGe) 探測器產品簡介：

ORTEC公司于20世紀70年代率先研發出N型高純鍺(HPGe)探測器，并在90年代制造了由四個N型HPGe探測器組成的TETRAD探測器。ORTEC TETRAD探測器設計在有限的幾何空間內實現了較高的效率，并適用于20 keV至10 MeV的寬能量范圍。如今，ORTEC在N型探測器制造領域保持著該有的地位，并很高興能夠為需要在有限空間內提供良好效率和高能量分辨率的核物理應用提供標準的TETRAD探測器配置。

四個高純鍺(HPGe)探測器均采用同軸晶體結構，其中鍺晶體的兩面呈90度角，剩余的縱向表面橫跨兩面之間的弧線。這四個探測器緊密排列，形成“三葉草”狀，并安裝在同一個端蓋內。低溫恒溫器由連接的5升杜瓦瓶中的液氮冷卻，可提供約12小時的保持時間。

ORTEC TETRAD探測器中使用的N型鍺材料具有兩個關鍵優勢。首先，它可以較大限度地減少中子和質子粒子(在核物理實驗應用中經常出現)對探測器分辨率的降低。

此外，在HPGe探測器內相互作用的光子在沉積全部能量之前會發生多次散射。根據能量的不同，光子可能在一個探測器中沉積部分能量，然后散射到相鄰的探測器中，剩余的能量沉積在這些探測器中。為了補償這種散射并提供完整的峰值能量測量，ORTEC

N型探測器在外部表面采用薄的注入電級，蕞大限度地提高了入射或散射光子的透射效率，即使是低能量光子也能被有效傳輸。

來自四個探測器的能量信號被獨立收集。為了校正散射的伽馬射線，可以使用“加回”算法來處理來自四個探測器的總輸出。使用“加回”方法，

TETRAD探測器的總效率可以遠高于四個獨立組件效率的簡單相加。

此外，采用四個帶有獨立前置放大器的小型晶體，使得該系統能夠實現比單個大型探測器更高的計數率和更高的分辨率。

美國ORTEC TETRAD N型高純鍺 (HPGe) 探測器產品特點：

? 前表面和側面使用薄的接觸級(可探測到能量范圍20keV–10MeV的伽馬射線)，探測器之間位置緊密(間距約1.5mm)可蕞小化死層。

? 使用同軸幾何形狀的N型晶體

? N型高純鍺材料

? 5升杜瓦罐(液氮保持時間可達12小時)

? 堅固可靠的設計

? 可獨立控制的4個前放

美國ORTEC TETRAD N型高純鍺 (HPGe) 探測器產品優勢：

? 在有限空間內計數效率?允許“加回”模式

? 成型時間短，能量分辨率高

? 良好的峰識別能力和信噪比

? 良好的抗中子、質子能力

? 良好的退火能力，如發生損傷可恢復性能

? 全方向—允許探測器安裝在任意方位

? 探測器的性能和壽命更加可靠

? 真空完整性與常規探測器近似

? 安裝簡單

? 允許對每個探測器單獨優化并且提高系統整體的性能

美國ORTEC TETRAD N型高純鍺 (HPGe) 探測器典型應用：

科研機構/高校

ORTEC TETRAD探測器廣泛應用于核物理研究，尤其適用于需要在有限體積內實現相對效率和能量分辨率的應用。例如，ORTEC TETRAD探測器已被用于多探測器陣列，用于：

? 用于核截面和核結構評估的束線實驗。

? 用于裂變碎片產額(分支比)的輻照材料評估。

美國ORTEC TETRAD N型高純鍺 (HPGe) 探測器技術參數：
