法國CA CA8220單相電能質量分析儀適用于電網中的單相，或平衡三相回路進行電能質量監測、診斷。

法國CA CA8220單相電能質量分析儀產品簡介：

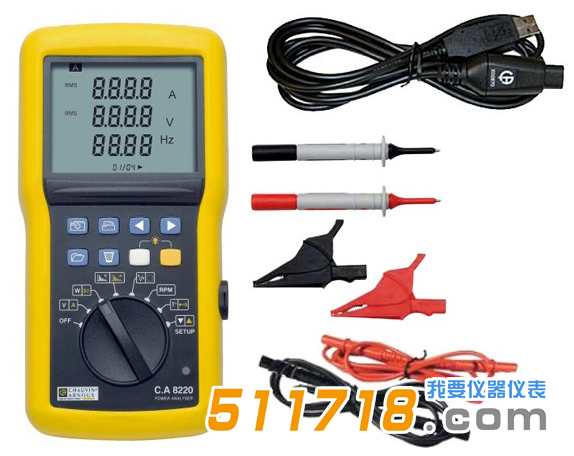

CA8220是一款單相電能質量分析儀，適用于電網中的單相，或平衡三相回路進行電能質量監測、診斷。采用帶EL背光液晶顯示屏，可實時切換顯示輸入電壓、電流、頻率、功率、諧波、電動機啟動電流很大值/峰值/啟動時間，及相關電能質量參數的測量值。經由外接“轉速傳感器”(選購)及接入電動機內部的溫度傳感器，可對旋轉電機同時進行轉速測量、及電機內部溫度測量等附加功能。

CA8220操作簡便，設計緊湊、防震，提供了監測電能質量、電力功率的基本測量功能，更可測量旋轉電機的轉速及溫度，非常適合電氣現場技術人員，進行旋轉電機的電能質量診斷及預防性維護工作。

法國CA CA8220單相電能質量分析儀產品特點：

電壓測量范圍：660 VAC (真有效值)或VDC

電流測量范圍：可至 6500AAC 或 1400ADC (依據電流鉗型號)

可顯示電壓/電流的很小值Min、很大值Max 和平均值 Avg、波峰因數CF, 峰值Peak 及K因數等。

可檢測相序

可計算及顯示單相或平衡三相的有功功率W、無功功率VAR及視在功率VA、功率因數PF、及位移功率因數DPF

可計算及顯示電壓/電流的總諧波畸變率THD(THD-F 及 THD-R)

可顯示至50次的電壓、電流各次諧波值以及百分比率

可捕捉、儲存并顯示電動機啟動過程的電流相關數據

轉速測量范圍：6至 120000 RPM(選購轉速傳感器)

溫度測量范圍：-200 至 850 °C(可選購溫度傳感器)

具有光口-RS232通訊接口，可經由通訊線將儲存數據導入PC

標配 Power Analyzer Transfer(PAT)軟件，可用于組態設置儀器、將測量記錄數據導入PC，轉換數據為Excel格式等

透過PAT軟件，亦可在PC上實時顯示電壓/電流波形，諧波分析條形圖、功率/電能測量值等等;并可利用PAT軟件的實時趨勢圖功能，將顯示在軟件視窗中的趨勢圖曲線直接存入PC中

使用6個干電池(1.5V AA)作為電源法國CA CA8220單相電能質量分析儀產品應用：

電動機啟動電流過程分析

相序檢測及電動機轉速檢測

線路及設備的熱點溫度檢測

供電回路的電力功率分配驗證

供電回路電能計量(kVAh, VARh, kWh)，進行節能改造分析

測量并記錄電力系統的負載曲線(kW、VAR、VA)

開關柜/配電盤和其它電氣設備、旋轉電機設備的故障分析
