應用

工業維護

電信

電子/ ESD

專用

測試電壓

250-500-1,000 V

50-100-250-500-1,000 V

50-100 V

10-25-100-250-500 V

10 至 100 V 增量為 1 V

量程

40 GΩ

200 GΩ

200 GΩ

20 GΩ

50 GΩ

20 GΩ

I 泄漏

-

●

●

●

●

●

手動 / 鎖定 / 時間模式

●

●

●

●

●

●

PI/ DAR 比值

-

●

●

●

●

-

報警

-

●

●

●

●

●

?REL

-

●

●

●

●

●

連續性

●

●

●

●

●

●

電壓

●

●

●

●

●

●

頻率

-

●

●

●

-

-

 R

-

●

●

●

●

●

電容

-

-

●

●

-

-

距離 = f(C)

-

-

-

●

-

-

磁性安裝

-

●

●

●

●

●

存儲

-

●

●

●

●

-

通信

-

-

●

●

●

-

分類

CAT IV 600 V

顯示器

雙重 + 條形圖

測量量程 / 分辨率

0.3 V - 399.9 V / 0,1 V; 400 V - 700 V / 1 V

精度 / 輸入阻抗

± (3 % + 2 cts) / 400 kΩ

工作頻率

DC; 15.3 - 800 Hz

測量量程 / 分辨率 / 精度

15.3 Hz - 399.9 Hz / 0.1 Hz / ± (1 % + 2 cts); 400 - 800 Hz / 1 Hz / ± (1 % + 1 ct)

測試電壓

 50 - 100 V

很大測試電壓下的量程

 20 GΩ

符合 IEC 61557-2 標準

2 GΩ

測量范圍

50 V

10 kΩ - 10 GΩ

100 V

20 kΩ - 20 GΩ

測量量程 / 分辨率

10(1) - 999 kΩ and 1.000 - 3.999 MΩ / 1 kΩ; 4.00 - 39.99 MΩ / 10 kΩ; 40.0 - 399.9 MΩ / 100 kΩ; 400 - 3,999 MΩ / 1 MΩ; 4.00 - 39.99 GΩ / 10 MΩ; 40.0 - 200 GΩ / 100 MΩ

精度

± (3 % + 2 cts)(2)

測試電壓 (I < 1 mA)

- 0 % + 20 %

測試電壓的顯示

± (3 % + 3 cts)

測試電流的顯示 / 分辨率

0.01 μA - 39.99 μA / 10 nA; 40.0 - 399.9 μA / 100 nA; 0.400 - 2.000 mA/ 1 μA

測試電流的精度

± (10 % + 3 cts)

PI/DAR 比值

 10 min / 1 min - 1 min / 30 s

計時器 (min:s)

0:00 - 39:59

放電時間（25V 下）

< 2 s/μF

報警

 2 個固定閾值 + 1 個可編程閾值

連續性測試的范圍

0.00 Ω - 10.00 Ω (200 mA); 0.0 - 100.0 Ω (20 mA)

精度/開路電壓

 ± (2 % + 2 cts) / ≥ 6 V

測量電流

200 mA 量程：200 mA (-0 mA +20 mA); 20 mA 量程：20 mA ± 5 mA

連續性閾值（快速蜂鳴）

2 Ω, 1 Ω，可編程閾值

電纜的補償

很大 9.99 Ω

測量量程 / 分辨率 / 精度

0 - 3,999 ? / 1 ?; 4.00 k? - 39.99 k? / 10 ? / ± (3 % + 2 cts) 40.0 k? - 399.9 k? / 100 ?; 400 k? - 1,000 k? / 1 k? / ± (3 % + 2 cts)

測量量程/分辨率

0.1 nF - 399.9 nF / 0.1 nF 400 nF - 3,999 nF / 1 nF 4.00 μF - 10.0 μF / 10 nF

精度

± (3 % + 2 cts)

線路長度

 0 - 100 km

顯示器

2 x 4,000 cts + 對數條形圖

存儲器

1,300 次測量

通訊

藍牙? 等級 II

電源 /自動關機

6 x LR6(AA) 電池 / 5 分鐘，可禁用

電池壽命

 1,500/2,500/6,000 次測量(4): UN x 1 kΩ @ UN (5 s ON / 55 s OFF); 3,000 連續性測試 (5 s ON / 55 s OFF)

尺寸 (h x w x d) / 重量 / IP 等級

211 x 108 x 60 mm / 850 g / IP 54 / IK 04

EMC / 電氣*全

IEC 61326-1 / IEC 61010-1 和 IEC 61010-2-030, 600 V CAT IV

符合標準

IEC 61557 第 1、2、4 和 10 部分

P01140822

C.A 6522 兆歐表

P01140824

C.A 6524 兆歐表

P01140826

C.A 6526 兆歐表

P01140832

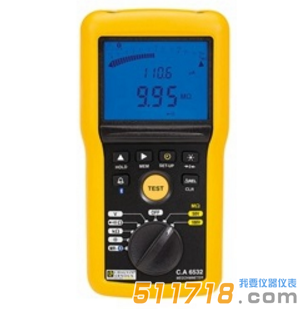

C.A 6532 兆歐表

P01140834

C.A 6534 兆歐表

P01140836

C.A 6536 兆歐表

訂購編號

附件描述

P01102092A

類型 3 遠程控制探頭

P01102084A

連續性桿

P01650101Z

40kV 高壓測試探棒

P01156301Z

溫度計 + K 熱電偶 , C.A 861

P01102095

DataView? 軟件

P01295453Z

2根直彎*全導線（紅和黑），1.50 m 長

P01295457Z

2 個鱷魚夾（紅和黑）

P01295454Z

2 個測試探頭（紅和黑）

P01102053Z

2 線夾（紅和黑）

P01298049

免提便攜袋
