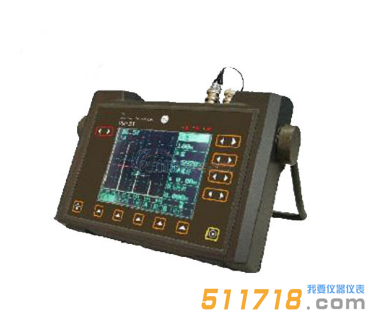

美國DAKOTA DFX615超聲波探傷儀是用途廣泛、高性能、高穩定性和可靠性的超聲波探傷儀。

美國DAKOTA DFX615超聲波探傷儀產品簡介：

?美國DAKOTA ULTRASONICS公司推出的DFX615/625/635/638超聲波探傷儀,采用彩色高速寬溫工業級TFT_LCD液晶顯示屏，先國際的技術設計，檢測速度快、精度高、波形穩定

?DFX615超聲波探傷儀是一種用途廣泛、高性能、高穩定性和可靠性、功能強大的通用型探傷儀

?DFX615超聲波探傷儀能夠快速便捷、無損傷、精的進行工件內部多種缺陷(裂紋、焊縫、焊縫未融合和未焊透、氣孔、砂眼、夾雜、折疊等)的定位和診斷

美國DAKOTA DFX615超聲波探傷儀產品特點：

?高清晰、高亮度彩色TFT顯示

?寬帶&窄帶放大器

?Active Edge功能，兼有良好的近表面分辨率和穿透能力

?曲面修正功能

?DAC/TCG/AWS/DGS(缺陷評定功能)

?自動校準

?USB/RS232/Video/Analog接口

?水程界面跟蹤(DFX638專有)

?長效鋰電池

?堅固的鋁合金外殼(IP65)

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

美國DAKOTA DFX615超聲波探傷儀技術參數：

檢測范圍	DFX615和625： 0～5mm直至0～10m(鋼)，可以10mm或1mm間隔調節 DFX635和635： 0～1mm直至0～20m(鋼)，可以1/2/5或1mm增量連續可調
聲速	DFX615和625： 1000～9999m/s，連續可調 DFX635和638： 256～16000m/s，連續可調
探頭延遲	0～999.999μs
掃描延遲	DFX615和625： 0～10000mm，步進0.05mm(鋼) DFX635和638： 0～20000mm，步進0.05mm(鋼)
增益	0～110dB，調節步進0.5/2/6/14和20dB
檢測模式	脈沖回波和發射 /接收
脈沖發生器	DFX615和625：200V發生器 DFX635和638： 100～350V(MS380 450V)可變方波脈沖發生器。
脈沖重復頻率	DFX615和625：35～1000Hz，步進5Hz DFX635和638：35～5000Hz，步進5Hz
視頻刷新頻率	50(PAL制)或60Hz(NTSC制)
檢波方式	全波、正半波、負半波、RF
頻率范圍	DFX615：寬頻帶：1MHz～10MHz(-6dB) DFX625：窄頻帶*心頻率分別為：1MHz、2MHz、5MHz 寬頻帶：1.5MHz～15MHz(-6dB) DFX635和638：6個窄頻帶，*心頻率分別為：0.5MHz、1MHz、2.25MHz、5MHz、10MHz、和15MHz 寬頻帶：2MHz～22MHz(-6dB)和1MHz～35MHz(-20dB)
系統線性	垂直線性：1%全屏幕高度(FSH) 放大器精度：±0.1dB 水平線性：±0.4%全屏幕寬度(FSW)
*制	DFX635和638： 50% 線性*制。選用此功能時，前面板上的LED 指示燈會點亮以警示 DFX635和638： 80% 線性*制。選用此功能時，前面板上的LED 指示燈會點亮以警示
測量單位	公制 (mm)、英寸、時間(μs )
屏幕顯示	TFT 彩色顯示：顯示屏幕尺寸；111.4x83.5mm320x240象素，A－Scan區域255x200（可擴展為315x200）象素， 8種彩色模式可供選擇，亮度可調
閘門	DFX615和625： 可在全范圍內對閘門起始位置和寬度連續可調。閾值由在0～100(FSH)范圍內連續可調。單一閘門進波觸發，兩個閘門進波和失波觸發，閘門2可選擇0.6秒延遲報警 DFX635和638： 兩個完全獨立閘門，可在全范圍內對閘門起始位置和寬度連續可調。閾值由 0～100(FSH)連續可調。具有進波 /失波兩種報警模式和聲/光報警功能
閘門擴展	DFX635和638： 擴展范圍在閘門 1的寬度
閘門監視器延遲	監視器閘門 2可選0.6秒延遲
測量模式	信號監視模式 閘門中信號的深度和幅度 Echo-Echo模式：回波至回波間的距離，第2個門的位置自動調整 Gate-Gate模式：閘門至閘門間的距離測量(獨立閘門) 斜探頭測量模式：聲程、水平距離、深度 曲面校正和探頭前沿設置 T-Min 模式：用于保持很小厚度讀數，水平距離測量分辨率達0.01mm(0.001英寸)，幅度測量分辨率達1%FSH在A 掃描圖的頂部有測量讀數的放大顯示。測量模式可選擇峰值模式和前沿模式
A掃描存儲	可存儲打印800幅A-掃描波形
面板參數存儲	可存儲100組已校準的面板參數
厚度記錄	可存儲8000個由“塊組/位置/編號”模式或按順序模式預先設置好的存儲表。能用可選的通訊軟件將數據導出到MS Excel軟件
波形平滑	可給出模擬視頻般的非常平滑的回波圖像
AGC	自動增益控制能自動將信號電平設定在10～90%FSH之間
DAC曲線	很多可選取10個點制作數字DAC曲線。設有參考曲線：按照J(rèn)IS/ASME標準的-6dB和-12/14dB 曲線；也可選擇按照EN1714 標準的-2dB、-6dB、-10dB曲線
AWS	按照 AWS D1.1結構焊接標準對顯示的缺陷進行評定
API	按照 API 5UE對缺陷大小自動評定
AVG/DGS	按探頭數據自動計算缺陷大小，可存儲10鐘探頭數據
TCG曲線	時間校正增益，40dB的動態范圍，每微秒30dB，可選擇10個輸入點
Auto-cal功能	通過兩個回波自動校準
參考波形	可以用兩種顏色同時顯示事先存儲好的波形和實時的探傷波形，便于直觀的進行比較
顯示凍結	用于鎖定當前的A 掃描圖像
峰值記憶	用于捕獲動態回波的很大值
在線幫助	在運行過程中，可做即時指導
電池	14.4V5安時鋰電池，充電后可用11小時～15小時，低電指示。充電4小時
充電器	110～240VAC，50～60Hz
前置 USB接口	用于連接計算機、打印機或鍵盤
輸出	串行接口、復合視頻接口（PAL 或NTSC制式兼容），幅度和距離信號的模擬輸出，發射器同步輸出
探頭電纜線插座	LEMO或者BNC（出廠時選定）
環境條件	外殼密封達到 IP65 級
溫度	操作溫度： -10～55℃ 可以承受：-20～70℃ 存儲溫度：-40～75℃
外形尺寸	235x181x102mm
重量	3.4kg，包括鋰電池
DFX638專有功能
界面波觸發器	界面跟蹤功能，消除水程變化影響
高功率脈沖發生器	450V峰值電壓
保修期	主機保修2年
