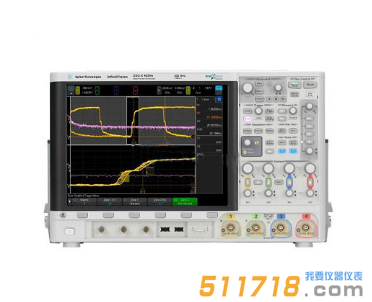

帶寬*(–3 dB)

200 MHz

350 MHz

500 MHz

1 GHz

1 .5GHz

計算得出的上升時間 (10-90%)

≤ 1.75 ns

≤ 1 ns

≤ 700 ps

≤ 450 ps

≤ 300 ps

輸入通道數

DSOX

2

4

2

4

2

4

4

4

MSOX

2 + 16

4 + 16

2 + 16

4 + 16

2 + 16

4 + 16

4 + 16

4 + 16

很大采樣率

5 GSa/s, 半通道; 2.5 GSa/s 全部通道

很大存儲器深度

標配 4 Mpts, 標配分段存儲器

顯示屏尺寸和類型

12.1 英寸高分辨率電容觸摸屏

波形更新速率

> 100 萬個波形/秒

使用 N2894A 標配無源探頭時的系統(tǒng)帶寬

200 MHz

200 MHz

350 MHz

350 MHz

500 MHz

500 MHz

700 MHz

700 MHz

硬件帶寬很限

大約 20 MHz (可選)

輸入阻抗

可選: 1 MΩ ± 1%(16 pF), 50 Ω ± 1.5%

輸入耦合

交流、直流

輸入靈敏度范圍

200 MHz ~ 500 MHz 型號: 1 mV/格至 5 V/格**(1 MΩ 和 50 Ω)

1 GHz 或 1.5 GHz 型號 1 mV/格至 5 V/格**(1 MΩ), 1 mV/格至 1 V/格 (50 Ω)

垂直分辨率

8 位

很大輸入電壓

CAT I 300 Vrms, 400 Vpk; 瞬時過壓 1.6 kVpk

CAT II 300 Vrms, 400 Vpk

直流垂直增益精度

±2.0% 全量程*

直流垂直偏置精度

±0.1 格 ± 2 mV ± 1% 偏置設置值

偏置范圍

5 V (< 10 mV/格), ±20 V (10 至 200 mV/格), ±75 V( > 200 mV/格)

數字輸入通道

16 個數字通道 (D0 至 D15。適配夾 1: D7 至 D0, 適配夾 2: D15 至 D8)

閾值選擇

TTL (+1.4 V)、5 V CMOS (+2.5 V)、ECL (–1.3 V), 用戶定義 (可根據適配夾進行選擇)

用戶定義的閾值范圍

±8.0 V, 10 mV 步進

很大輸入電壓

±40 V 峰值 CAT I; 瞬時過電壓 800 Vpk

垂直分辨率

1 位

輸入阻抗

100 kΩ ± 2% 探針處阻抗
