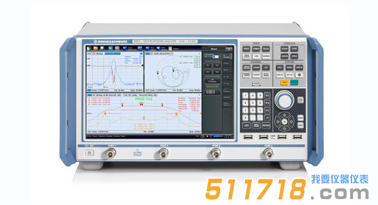

德國 R&S ZNB矢量網絡分析儀是諸如放大鏡、混頻器、濾波器和電纜等射頻組件等產品的開發、生產和檢修的很好選擇。該系列產品具有卓的溫度穩定度性和長期穩定性，可以連續數天不間斷地測量，且無需重新校準。
德國 R&S ZNB矢量網絡分析儀產品簡介：
R&S ? ZNB 是諸如放大鏡、混頻器、濾波器和電纜等射頻組件等產品的開發、生產和檢修的很好選擇。
R&S ? ZNB 矢量網絡分析儀的動態范圍高達 140 dB (IF 帶寬為 10 Hz 時)、跡線噪聲低于 0.004 dB RMS (IF 帶寬為 10Hz 時)，輸出功率高達 +13dBm (采用電控衰減器，輸出功率動態范圍可達 95 dB 以上)。
這種新型分析儀美地結合了高測量精度和優異的測量速度 —— 優于 10μs/點。該系列產品具有卓的溫度穩定度性和長期穩定性，可以連續數天不間斷地測量，且無需重新校準。
雙端口和四端口分析儀縱向尺寸小、結構緊湊，可以為測量應用預留充足的工作臺空間。由于能耗低，且采用了先進的冷卻設計，因而它們的工作噪音很低。此外，低能耗也降低了運行成本，對環境更加友好。
德國 R&S ZNB矢量網絡分析儀主要特點：
寬動態范圍：140 dB
短掃描時間：4ms 即可掃描完 401 個點
高溫度穩定性：0.01 dB/ ℃( 典型值 )
寬功率掃描范圍：98 dB
寬 IF 帶寬范圍：1 Hz 至 10 MHz
支持手動和自動校準
高分辨率、12.1" 大型顯示屏
觸摸屏用戶界面
2 或 4 個測試端口
符合很高標準的設計
寬動態范圍(不低于 9 kHz)，可以快速地測量高*制度 DUT
始數據優異，保證具備高準確度
溫度穩定性高，支持長時校準間隔
合成器速度快，實現高測量速度
方便地測量有源和無源 RF 組件特性
使用虛擬網絡，快速進行嵌入 / 去嵌入阻抗匹配
混合模式 S 參數，測量平衡 DUT 的特性
多種分析功能，使跡線數據分析很其簡便
寬功率掃描范圍和接收機步進衰減器配合放大器測量
時域分析，可用于故障距離(DTF)測量和濾波器調試
網絡分析簡單易行
菜單結構簡潔、清晰，操作效率很高
可針對每個測量任務，對顯示配置進行優化
簡單且無差錯 — 30 秒即可完成自動校準
羅德與施瓦茨可提供 2 端口和 4 端口自動校準單元，收貨即可使用。不超過 30 秒，即可完成 R&S ? ZNB 的校準 (覆蓋 201 個點)。用戶可以將適配器連接至校準單元，以匹配 DUT 使用的不同連接器類型。配用適配器，用戶可以重新定義校準單元的特性，并可以將結果數據存儲到該單元的內部存儲器中。
校準簡便 — 支持手動或自動校準
每個測試應用均可找到很好校準方法
TSM (直通、短路、匹配) — 僅需五步操作即可完成全校準
操作簡便、無錯誤 — 30 秒即可完成自動校準
生產線上的快速測量
測量時間短
動態范圍寬，優化 IF 帶寬，實現很高的測量速度
分段掃描速度快，精度高
可以快速切換儀器的不同設置
