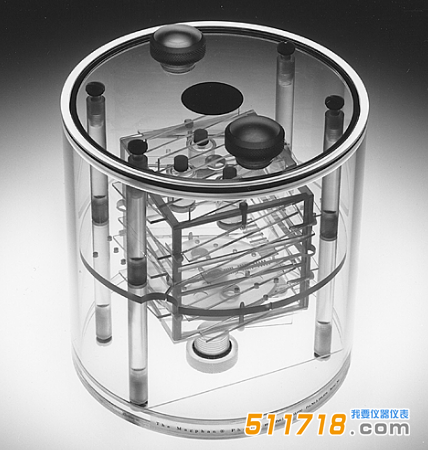

美國 Magphan SMR170核磁共振模體結合了球形或和圓柱幾何學和方幾何學, 采用了斜面專有設計,磁共振設備能夠從掃描圖像上迅速識別模體定位，儀器被用于磁共振設備綜合性能評估和日常質量檢查。

美國 Magphan SMR170核磁共振模體作用：

用于磁共振設備綜合性能評估和日常質量檢查

美國 Magphan SMR170核磁共振模體原理：

通過高分子材料樹脂、特氟龍、丙烯、聚乙烯及空氣的嚴密排列組合，使它通過磁共振設備時，產生的共振強度、偏差、衰減、及噪聲變化,在軸向，冠狀面，矢狀面生成圖片,用于校驗檢測磁共振設備。

美國 Magphan SMR170核磁共振模體詳細說明：

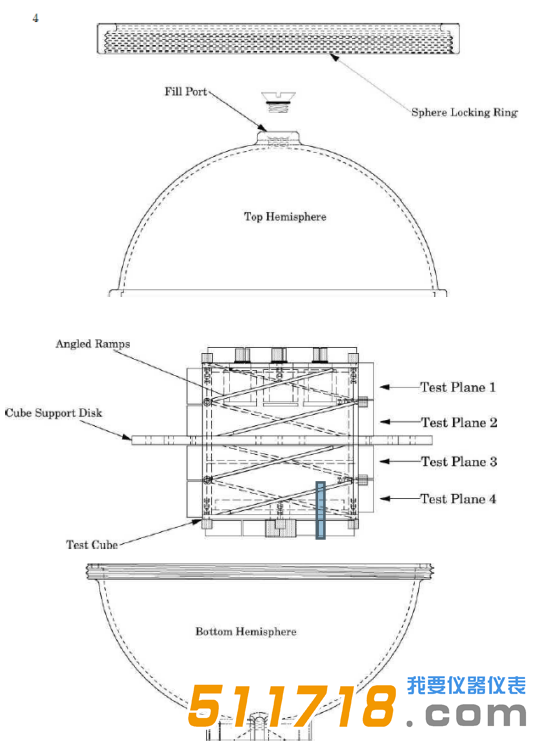

SMR170結合了球形或和圓柱幾何學和方幾何學, 采用了斜面專有設計,磁共振設備能夠從掃描圖像上迅速識別模體定位。 模體由大量特定的切片構成，切片定位結束后，使用者可以對多切片系統順序進行圖像評估 可測參數：空間均勻性、掃描層厚及切片;定位系統驗證;空間分辨率達11對/cm;幾何線性;信噪比(SNR);低對比度;T1和T2測量;3D大小評估;樣本測試 為日常QC或接受測試時，快速對設備進行自動分析,打印出易讀測試結果， 進行*面分析

SMR170體模所采用的是較常見的斜面模塊。斜面模塊所用原理簡單，方法快捷，結果穩定，測量精度較高。其中，使用軟件輔助計算的剖面線法效果很好，臨界值法的測量結果比目視估測的剖面線法稍好。目前，國內外的磁共振廠家的系統自帶軟件普遍支持測量斜面投影長度和靈敏度剖面線，斜面成像剛好消失的臨界值相對比較容易獲得，誤差基本來自對投影長度的測量，若能保證測量的起終點對齊且標尺與投影平行，人為因素的影響相對較小。剖面線是MRI對垂直穿透成像層的直線上的點源的響應。獲得剖面線后，一般機器自帶系統沒有進一步處理的功能，剖面線的很值、二分之一很值所在的橫坐標數據等參數都需要估測，人為因素導致的誤差相當大。若使用輔助軟件處理DICOM圖像數據，將數據導入數學軟件重構剖面線曲線，則能精計算出剖面線的FWHM。

空間分辨力及成像線性度測試：包括11組高分辨率測試卡，測試卡分別是1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 lp/cm。測試卡上含有標稱距離為2cm、4cm、8cm的測試標尺。

低對比度靈敏度測試：

含有低對比度靈敏度測試塊，包括有4組不同深度的同一種圓柱形測試物質，其深度分別是0.5mm、0.75mm、1mm、2mm;每組物質中有三種不同的直徑，分別是4mm、6mm、10mm。
