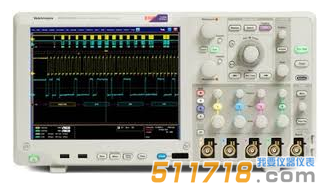

美國Tektronix(泰克) DPO5034混合信號示波器可選串行觸發和分析，用戶可選帶寬限制濾波器，提高低頻測量準確度。適用于以太網、MOST 和 USB 2.0 一致性測試，抖動、定時、眼圖、功率、DDR 內存總線分析及寬帶射頻。

美國Tektronix(泰克) DPO5034混合信號示波器產品簡介：
·每條通道單獨設置門限(MSO系列)
·保持精細的定時分辨率
·使用 MultiView Zoom? 時多達 250 兆點記錄長度
·并行總線上實現自動觸發、解碼和搜索(MSO系列)
·Wave Inspector? 控件快速導航波形
·MagniVu? 高速采集在數字通道上提供 60.6 ps 的精細定時分辨率(MSO系列)
·一條通道或兩條通道高達 10 GS/s 實時取樣速率，全部四條通道高達 5 GS/s
·MSO/DPO5000 系列具有一系列強大的功能
·超過 10 種選配軟件和分析包完成常見技術和深入分析任務
·MSO/DPO5000 系列*有通道均標配高達 12.5 兆點的深度記錄長度
·帶寬高達 2 GHz，采樣率高達 10 GS/s，確保能夠查看快速變化的信號細節
·從快速發現異常并捕獲，到搜索事件的波形記錄并分析其特性及設備的行為，*面加速調試設計的每一階段

美國Tektronix(泰克) DPO5034混合信號示波器主要性能指標：
·可選串行觸發和分析
·軟件解決方案提供了內置域專門技術
·很限和模板測試可以快速深入地分析信號特性
·16 條數字通道（MSO 系列）
·厲害觸發套件，可以選配可視觸發功能
·用戶可選帶寬限制濾波器，提高低頻測量準確度
·兩條通道可以選配高達 250 兆點的記錄長度
·使用 FastAcq? 時 > 250,000 wfm/s 很大波形捕獲速率
·FastFrame? 分段內存采集模式，捕獲速率每秒 > 310,000 個波形
·標配 10 MΩ 無源電壓探頭，具有低于 4 pF 的電容性負載和 500 MHz 或 1 GHz 的模擬帶寬
·適用于以太網、MOST 和 USB 2.0 一致性測試，抖動、定時、眼圖、功率、DDR 內存總線分析及寬帶射頻

簡便易用功能：
·Wave Inspector? 控件能夠簡便導航和自動搜索波形數據
·MyScope? 自定義控制窗口和鼠標右鍵單擊菜單，效率卓
·53 種自動測量功能、波形直方圖和 FFT 分析，簡化波形分析
·TekVPI? 探頭接口支持有源、差分和電流探頭，自動調整量程和單位
·264 毫米（10.4 英寸）高亮度 XGA 顯示器，配有觸摸屏
·體積小、重量輕 -- 厚度僅為 8.12 英寸（206 毫米），重量低于 15 磅（6.7 千克）

連接能力：
·前面板有兩個 USB 2.0 主控端口，后面板有四個端口，數據存儲、打印和連接 USB 外設十分便捷
·后面板有 USB 設備端口，使用適配器連接到 PC 或 GPIB 控件十分簡單
·集成的 10/100/1000BASE-T 以太網端口用于網絡連接，視頻輸出端口用于將示波器顯示屏輸出到監視器或投影儀
·Microsoft? Windows 7 64 位操作系統，方便在您的環境中進行連接和集成
·符合 LXI Class C 標準

美國Tektronix(泰克) DPO5034混合信號示波器技術參數：
