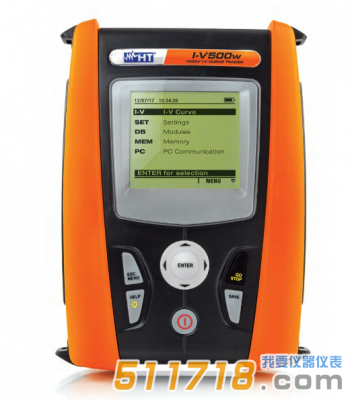

意大利HT I-V500W光伏曲線測試儀能夠測量單個組件、PV裝置的一組附件的I-V曲線與主要特征參數，可達1500V與1**。

意大利HT I-V500W光伏曲線測試儀產品簡介：

意大利HT I-V500W光伏曲線測試儀能夠測量單個組件、PV裝置的一組附件的I-V曲線與主要特征參數，可達1500V與1**。

測量I-V曲線時，I-V500w控制著一個內部組件數據庫(用戶可以隨時對數據庫進行更新)，將測量數據與額定數值進行比較，如果一組附件或模塊滿足了生產商公布的效率參數，就立即進行計算。

I-V500w可直接進行輻射度與溫度測量，或通過主裝置同步的可選裝置SOLAR02，以遠程方式進行測量。

對于I-V500w，I-V測試結束時的顯示清楚地說明是否符合面板生產商公布的規范。

意大利HT I-V500W光伏曲線測試儀產品特點：

對光伏組件和字符串1500v/10A和1000v/1**的I-V曲線檢測

開路電壓(Voc)到1500v

短路電流(ISC)高達1**

內存容量200 I-V曲線

使用USB連接solar-02 RF射頻遠端單元

內部PV模塊數據庫的自定義管理30內部/ 30關于軟件/應用程序

環境溫度測量

輻照度測量

提供windows的PC接口軟件

Wi-Fi連接：連接您的智能手機或平板電腦

集成無線網絡連接和應用程序的兼容性htanalysis

背光液晶顯示

自動關閉電源

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

意大利HT I-V500W光伏曲線測試儀技術參數：

電氣技術規格：

1、VDC 電壓 @ OPC

量程 (V) (*): 15.0 ~ 1499.9

分辨率 (V): 0.1~ 0.3

準確性: ±(0.5%rdg+2dgt)

(*) I-V 曲線測試和 Rs 測量起始測量閥值 VDC > 15V 且準確測量是有區別的從 VDC > 20V

2、IDC 電流 @ OPC

量程 (A): 0.10 ~ 15.00

分辨率 (A): 0.01

準確性: ±(1.0%rdg+2dgt)

3、很大功率 @ OPC (Vmpp >30V, Impp >2A)

量程 (W) (*): 50 ~ 99999

分辨率 (W): 1

準確性: ±(1.0%rdg+6dgt)

Vmpp = 很大功率點電壓, Impp = 很大功率點電流

(*)很大功率測量值須包括FF值 (~ 0.7) > Pmax = 1000V x 1** x 0.7 = 10500W

Pmax = 1500V x 10A x 0.7 = 10500W

4、VDC 電壓 (@ STC ), I-V, IVCK

量程 (V): 5.0 ~ 999.9

分辨率 (V): 0.1

準確性 (*,**): ±(4.0%rdg+2dgt)

5、IDC 電流 (@ STC), I-V, IVCK

量程 (A): 0.10 ~ 99.00

分辨率 (A): 0.01

準確性 (**): ±(4.0%rdg+2dgt)

6、很大功率 @ STC (Vmpp >30V, Impp >2A)

量程 (W) (*, **): 50 ~ 99999

分辨率 (W): 1

總的準確性 (**): ±(5.0%rdg+1dgt)

Vmpp = 很大功率點電壓, Impp = 很大功率點電流

(*) 開始測量閥值 VDC > 15V 且與準確性測量有區別于 VDC > 20V

(**) 測試條件:

測試要求.: 穩定的輻照 Irrad.≥700W/m2

, 光譜AM 1.5,太陽光垂直照射角. ≤ ± 25°, 組件溫度. [15~65°C]

總的測量準確性包含了輻照傳感器和測量電路

7、輻照度 (通過隨機的標準電池傳感器)

量程 (mV): 1.0 ~ 100.0

分辨率 (mV): 0.1

準確性: ±(1.0%rdg+5dgt)

8、組件溫度測量 (通過輔助的 PT1000 探頭)

量程 (°C): -20.0 ~ 100.0

分辨率 (°C): 0.1

準確性: ±(1.0%rdg+1°C)

通用技術規格：

1、顯示器和存儲器

顯示器: 128x128pxl 訂制的 LCD 帶背光

存儲器容量: 256kbytes

存儲數據: 249 組曲線 (I-V 曲線測量), 999 IVCK

2、電源供應

I-V500w 內置電源: 6x1.5V 堿性電池型號 LR6, AA, AM3, MN 1500

自動存儲在 I-V500w: > 249 組曲線 (I-V 曲線測量) 999 IVCK測量

SOLAR-02 電源: 4x1.5V 堿性電池型號 AAA LR03

SOLAR-02 很大記錄時間 (@ IP=5s): 約 1.5h

3、輸出接口

PC 通訊接口: 光電/USB 和 WiFi

通訊接口在 SOLAR-02: 無線 RF 通訊 (很大距離 1m)

4、機械參數

尺寸(長 x 寬 x 高): 235x165x75mm

重量 (含電池 ): 1.2kg

5、環境參數:

參考工作溫度: 23°C ± 5°C

工作溫度: 0° ~ 40°C

工作濕度: <80%HR

存儲溫度 (不含電池): -10 ~ 60°C

存儲濕度: <80%HR

6、通用參考標準:

*全: IEC/EN61010-1

EMC: IEC/EN61326-1

測量配件*全: IEC/EN61010-031

I-V 曲線測試: IEC/EN60891 (I-V 曲線測試)

IEC/EN60904-5 (溫度測量)

絕緣*全: 雙絕緣保護

污染等級: 2

過載電壓等級: CAT II 1000V DC, CAT III 300V AC 對地

很大 1500V 在輸入端之間 P1, P2, C1, c2

很大操作高度: 2000m

意大利HT I-V500W光伏曲線測試儀配件：

標準配件：

KITGSC4 2米4色測試線帶 4mm 香蕉插頭 + 4 色鍔魚夾

KITPVMC3 2個適配器，帶有連接器 MC3

KITPVMC4 2個適配器，帶有連接器 MC4

HT304N 輻射測量用的傳感器

M304 機械測斜儀

VA500 硬攜箱

SP-5100 肩帶，以使手可以自由操作儀器

TOPVIEW2006 PC Windows 軟件+ 光電/USB 連接電纜

User’s manual on CD-ROM

Quick start guide

Calibration certificate ISO9000 校準證書 I-V500w

Calibration certificate ISO9000 校準證書 HT304N

可選配件：

SOLAR-02 遠程測量單元

PT300N PT1000 溫度測量探頭 用于測量組件溫度

KITPVEXT25M 2 色線帶 4mm香蕉頭, 綠色/黑色, 25m

MPP300 多路MPPT 測試配件以測試多至3路

KITKELVIN 自動啟動測試? 測試線包
