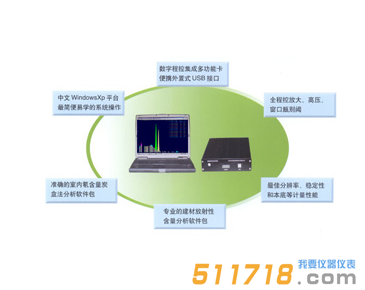

RMS4096型數字化低本底多道γ能譜儀的基本系統由NaI(Tl)閃爍晶體能譜探測器及其配套屏蔽鉛室、多功能集成卡、數據采集軟件、譜分析軟件、計算機系統和數據輸出打印機等六部分組成。

RMS4096型數字化低本底多道γ能譜儀工作原理：

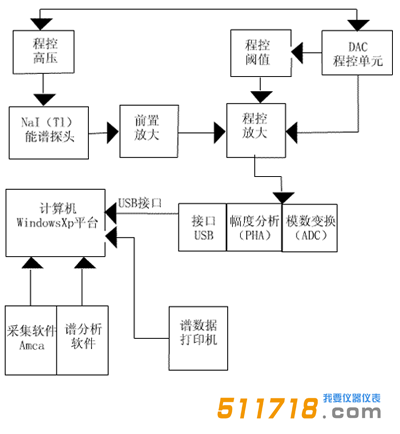

RMS4096-USB型數字化低本底多道γ能譜儀的基本系統由NaI(Tl)閃爍晶體能譜探測器及其配套屏蔽鉛室、多功能集成卡、數據采集軟件、譜分析軟件、計算機系統和數據輸出打印機等六部分組成。原理方框圖如下：

多功能集成插卡通過DAC程控方式可以提供探測器高壓、窗口甄別閾值及其線性放大器增益;線性放大器將對從探測器輸出的電脈沖信號進行適當的放大，窗口甄別器選擇信號幅度在上下閾值間的脈沖送入模數變換器(ADC)開始線性放電，同時時鐘計數并啟動變換;放電到某一電平時停止計數，計數的多少與該脈沖的大小成正比;模數變換器(ADC)把模擬量(電壓幅度)變換為脈沖數碼并對模擬量進行選擇;變換后的脈沖數碼經USB接口控制送入計算機特定內存區。

RMS4096型數字化低本底多道γ能譜儀主要技術指標：

RMS4096-USB型數字化低本底多道γ能譜儀的系統本底和測量不確定度滿足中華人民共和國*家標準GB6566《建筑材料放射性核素限量標準》的要求。經過能量刻度和效率校準后，按照放射性核素分析和活度測量的標準方法，當放射性比活度大于37Bq/kg時，總不確定度<20%。

能量分辨率：≤7.5(137Cs)

能量線性：≤1%(60KeV―2.0MeV)

系統穩定性：≤±1%(8h)

*大數據存儲道數：8192道、每道計數容量223-1

數據存儲道組：512、1024、2048、4096和8192

鉛屏蔽室衰減因子：≥80%，全譜本底的計數率小于350cpm;

系統軟件平臺：中文視窗WindowsXp、Net、2000及9X

RMS4096型數字化低本底多道γ能譜儀主要技術性能：

1. ADC部分

⑴ 時鐘頻率：50~100 MHz

⑵ 道數：8192/4096/2048/1024/512可選

⑶ 分析范圍：40mV~4V

⑷ 閾值調整：程控窗口閾值，增量1 / 4000滿刻度

⑸ 輸入脈沖：0~4V

⑹ 微分非線性：≤±1% 98%分析范圍內

⑺ 積分非線性：≤±0.08%

⑻ 穩定性：≤±1道

⑼ 定時：實時間、活時間。

2.放大器部分

⑴增益：1-6倍

⑵增益調整：程控增量 1 / 4000滿刻度

⑶增益穩定性：≤±0.1%

⑷輸入*性：正或負 (DIP開關設置)

⑸積分非線性：≤±0.5%

⑹非線性失真系數：≤±0.1%

⑺輸入端噪聲：≤15μv

⑻溫度穩定性：≤0.02%

⑼成形時間：0.5μs~12μs可設置

⑽長期穩定性：≤±1.0%滿刻度。

3.高壓部分和低壓

⑴ 高壓范圍：100～1500v可選

⑵ 高壓調整：程控增量 1 / 4000滿刻度

⑶ 高壓*性：正或負可選

⑷ 高壓電流：500μA(1mA可選)

⑸ 紋波電壓：≤30mV(有效值)

⑹ 額定輸入功率：6W

⑺ 高壓長期穩定性：24小時≤0.03%

⑻ 低壓部分：±12V(或±15V可選)，輸出電流不小于20 mA。

4.軟件功能

⑴ 采集部分包括：定時采集、增益調整、高壓調整、閾值調整等;

⑵ 譜圖處理包括：譜圖放大、譜圖壓縮、譜圖傳遞等;

⑶ 譜圖分析包括：自動尋峰、譜形平滑、剝譜計算、能量定標等;

⑷ 文件處理包括：文件新建、打開文件、保存文件、打印預覽、文件打印等。

工作環境

溫度：0―40℃

相對溫度：≤90%(+40℃)

電源：AC.220V±10%，50±1HZ

環境電離輻射和電磁輻射的影響可忽略

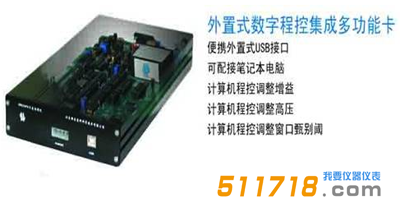

外置便攜式數字程控集成多功能卡(USB接口)

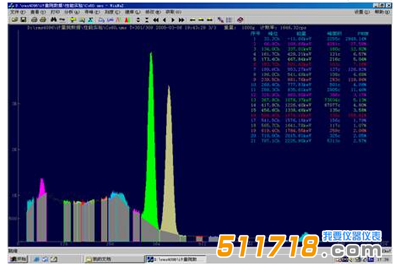

通用γ譜仿真采集軟件包

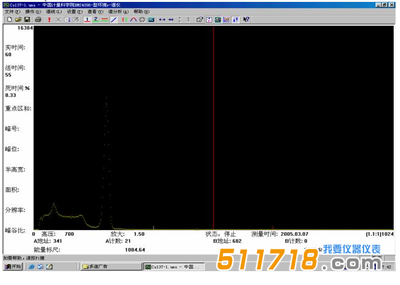

標準建材中天然放射性含量分析軟件包

標準活性炭盒法室內氡活度分析軟件包

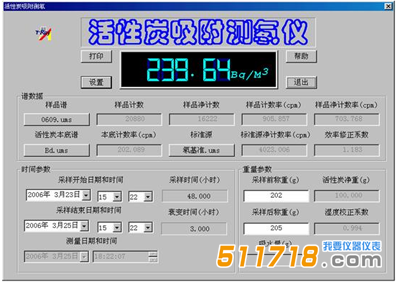

活性炭盒法室內氡活度分析軟件包主界面

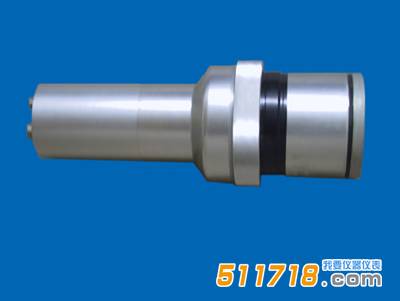

3英寸NaI(Tl)低本底γ*化探頭

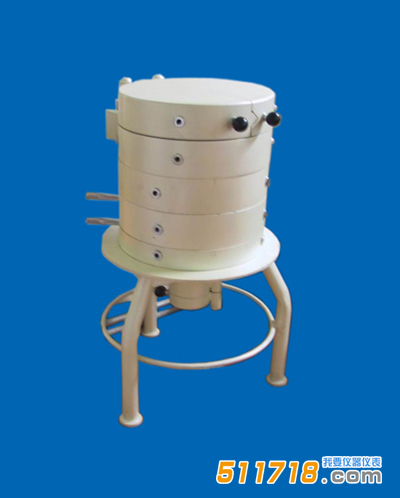

專用RMS-N型鉛室

外形尺寸及重量：440(直徑)×960mm(高度)

鉛屏蔽厚度：100mm;重粒子、反散射及韌致輻射三重屏蔽

重量：約900kg
