Micro-CT Bar Pattern Phantom nano 模體用于測定工業和醫療微型CT成像中的平面和軸向空間分辨率。

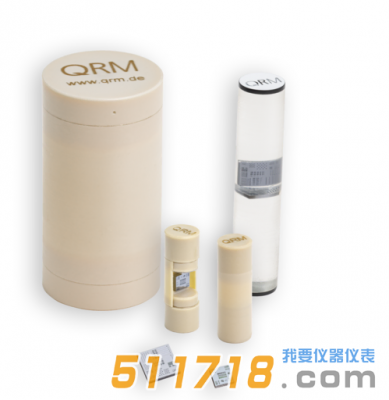

德國QRM Micro-CT Bar Pattern Phantom nano 模體簡介：

微型CT條形圖案體模用于直接可見地測量微型CT的空間分辨率。

該芯片為評估高分辨率X射線成像模式的空間分辨率提供了一種替代間接方法。

條形圖案納米體模包含兩片垂直排列并放置在堅固塑料支架上的硅芯片。

兩片3 x 3 mm2的芯片上均包含若干線和點圖案，代表寬度為1至10 μm的線和點。此外，芯片上還包含一個傾斜邊緣和一個所謂的西門子星(輻射對稱星)。

? 評估臨床前和工業微型CT的三維、平面和軸向高空間分辨率

? 可檢測低至1 μm(納米級)的條形和點狀結構

? 對應50至500 LP/mm

? 提供高分辨率對比度

線寬/點寬[μm]	linepairs/mm
1	500
2	250
3	250
4	125
5	100
6	83.3
7	83.3
8	71.4
9	55.5
10	50

芯片上的線/點圖案：

1 至 10 μm 結構的圖案

QRM-MicroCT-條形圖案-納米

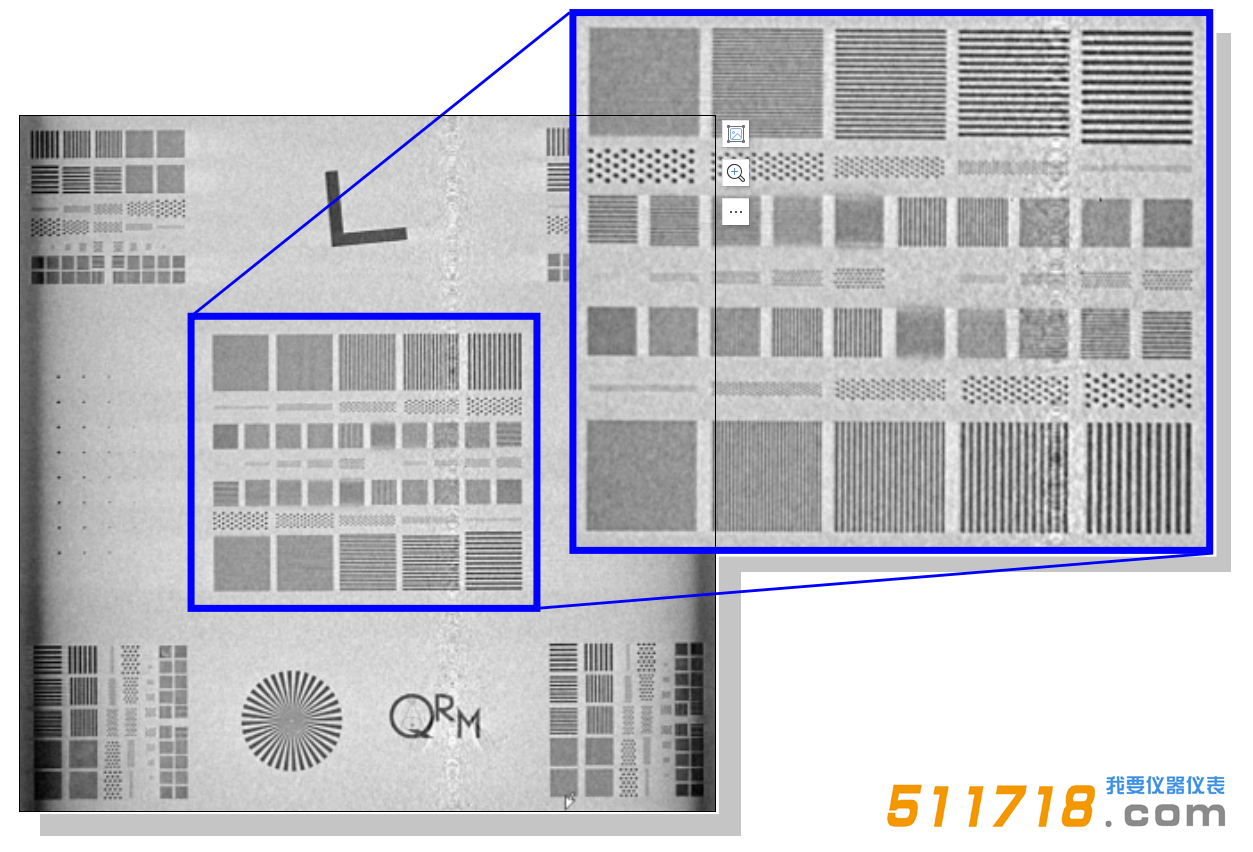

Micro-CT 掃描(3.5 μm 體素尺寸)

圖片由 Carl Zeiss Industrielle Messtechnik 提供

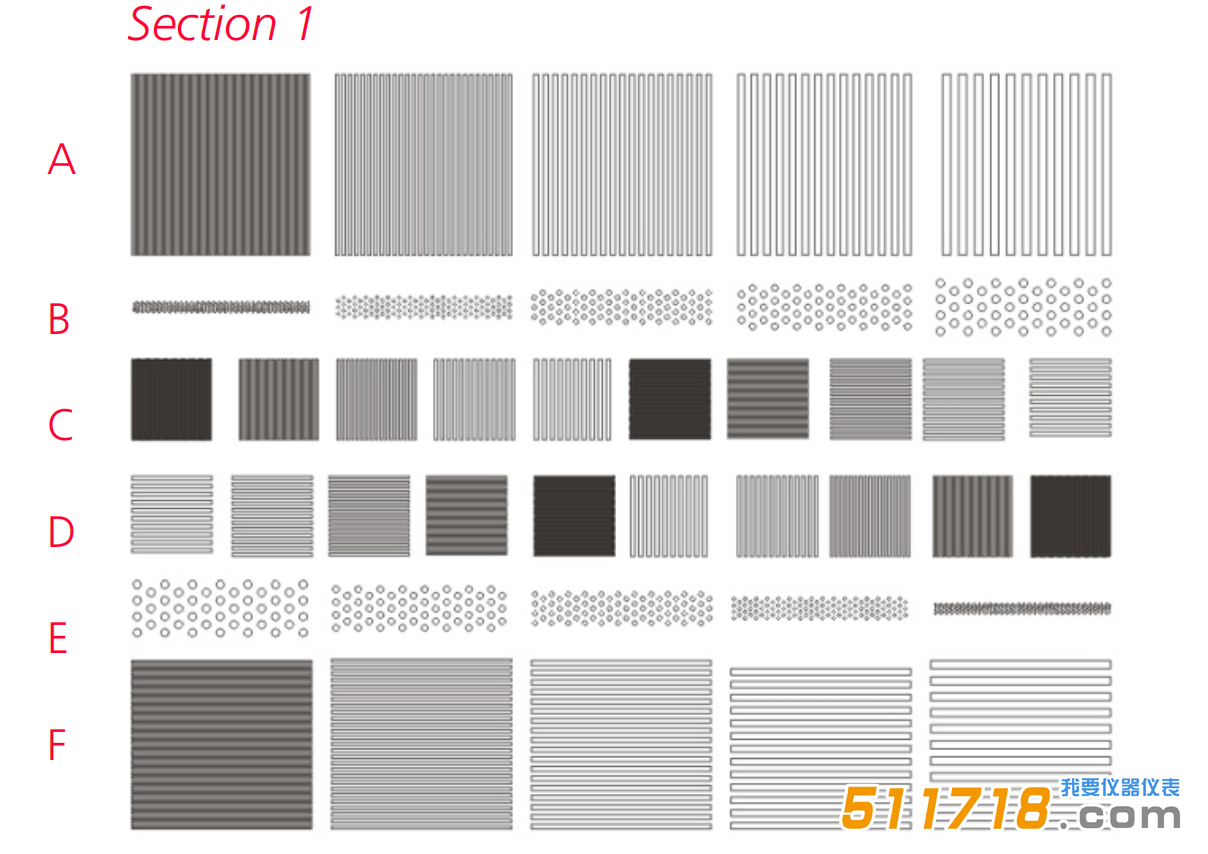

截面	線厚度 (μm)	linepairs / mm	points (μm)
A	2, 4, 6, 8, 10	50 - 250
B			2, 4, 6, 8, 10
C	1, 2, 3, 4, 5	100 - 500
D	1, 2, 3, 4, 5	100 - 500
E			2, 4, 6, 8, 10
F	2, 4, 6, 8, 10	50 - 250

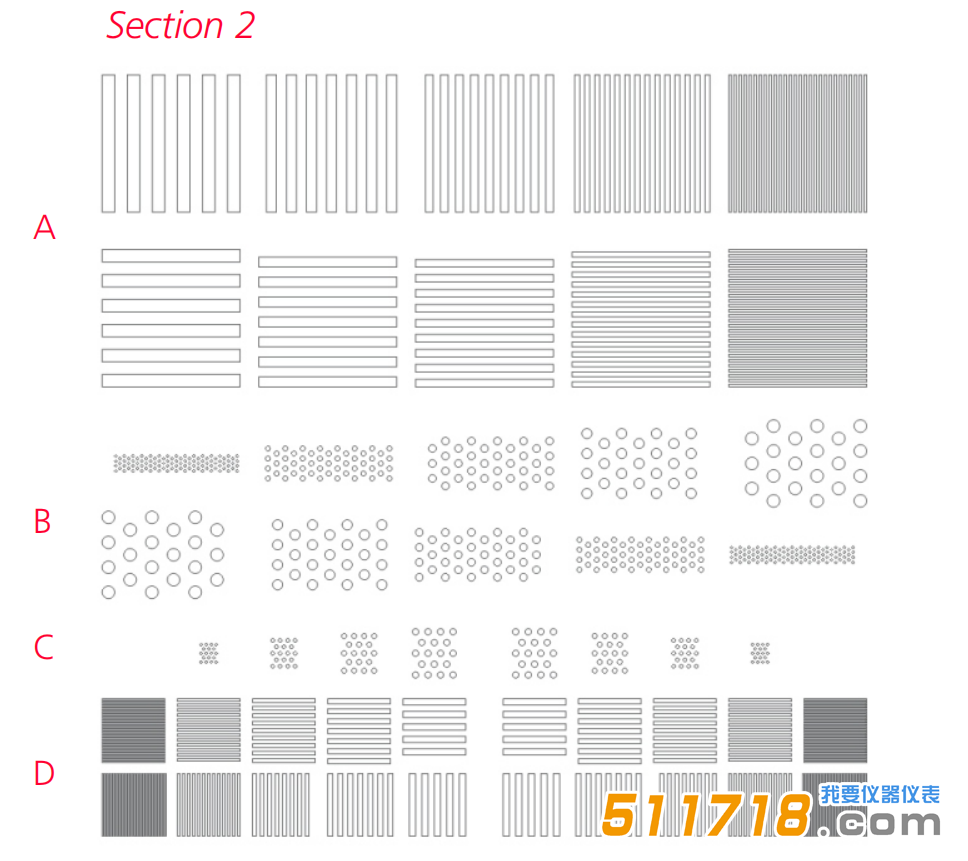

截面	線厚度 (μm)	linepairs / mm	points (μm)
A	2, 4, 6, 8, 10 (tilt 90°)	250 - 50
B			2, 4, 6, 8, 10
C			2, 3, 4, 5
D	1, 2, 3, 4, 5	500 - 100

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

德國QRM Micro-CT Bar Pattern Phantom nano 模體技術參數：

QRM-MicroCT-條形圖案-納米級(空氣)

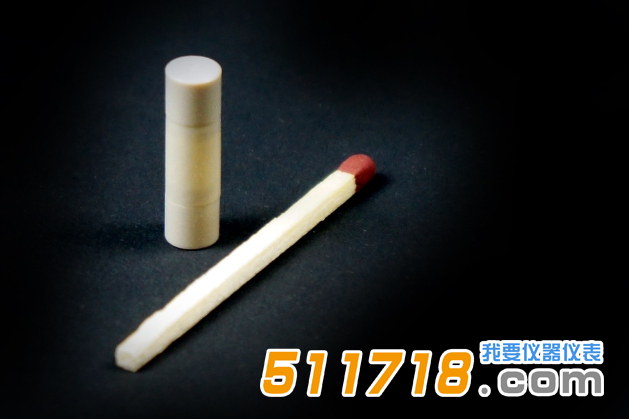

模體外殼：

直徑............................................. 5.2 mm

高度................................................19.1 mm

材質........................................實心塑料

芯片(固定在模體中)：

直徑............................................. 2.96 mm

高度................................................ 0.66 mm

材質................................................ 硅

芯片結構........................................ 1 - 10 μm

結構深度............................. 5 - 15 μm

對比度......................................... 硅/空氣

可根據您的微型CT系統需求定制專用安裝支架/托架!

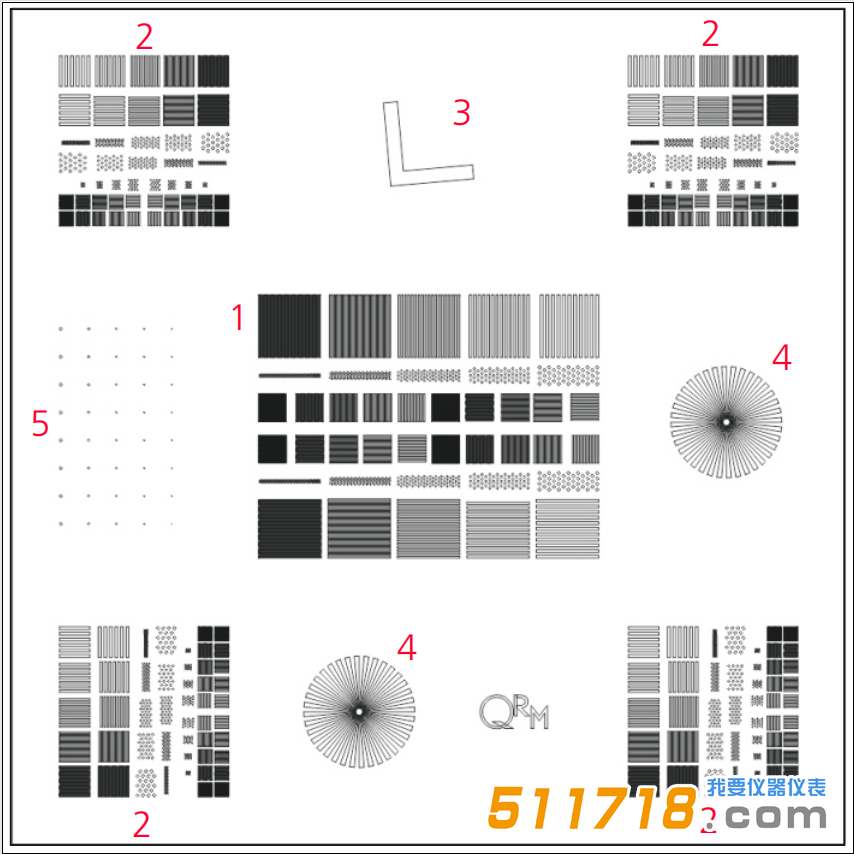

截面	描述	圖案/分辨率
1	中心截面提供多個條形和點圖案	1 - 10 μm 結構
2 a-d	角截面提供不同方向的多個條形和點圖案	1 - 10 μm 結構
3	傾斜邊緣截面，15° 傾斜邊緣用于 MTF
4	36 個輻射狀星形 - 測試圖案	從 17.5 μm 向下
5	點網格，點間距 100 μm	2 - 10 μm 點
