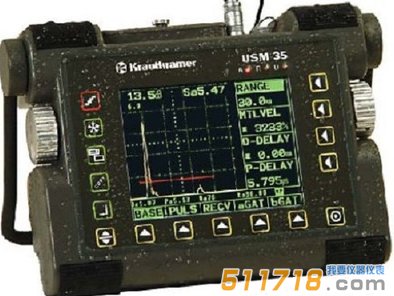

德國KK USM35通用型超聲波探傷儀是一款小巧輕便的數字化超聲波探傷儀，是瓷柱探傷領域里經濟實用的專業探傷儀器。

德國KK USM35通用型超聲波探傷儀產品簡介：

?德國KRAUTKRAMER 公司超聲波探傷儀USM35X（以下簡稱USM35 ）

?是一款小巧輕便的數字化超聲波探傷儀，是瓷柱探傷領域里經濟實用的專業探傷儀器

?無論是焊縫檢測，還是象瓷柱探傷這樣的特殊檢測，該儀器均能顯示出其優異的性能和強大的功能

?現德國KK公司已對USM35型探傷儀進行了升級，從現在開始*有USM35X型儀器均有純中文操作界面

?USM35瓷柱探傷儀通過配置專業瓷柱探傷探頭和波形分析軟件，可對任何瓷柱進行探傷

?其頻率范圍可達20MHZ，很大檢測深度為10米，數據的管理也更加便捷

?該機還使用了DAC 曲線進行瓷柱探傷時的回波評價，通過DAC曲線可迅速對絕緣子的優劣做出判定

德國KK USM35通用型超聲波探傷儀產品特點：

?USM35型探傷儀作為德國KK公司推出的新一代產品，繼承德國KK公司探傷儀的高品質性能

?還具有經濟、耐用、精度高和抗干擾能力強的特點

?特別適用于變電站電磁干擾的環境下測量

?同時該機還具有強大的存儲能力，便于存儲分析

?可通過軟件，將波形等分析數據下載至電腦，方便進行更細致的分析和教學使用

?鋰電池使用時間長達 14 小時之久，完全滿足現場長時間測試的需求

?與美國泛美公司EPOCH4、探傷儀相比，USM35 型探傷儀屬于更高*級別的探傷儀器

?是瓷柱探傷領域里很為理想經濟的探測儀器

德國KK USM35通用型超聲波探傷儀產品說明：

中文操作菜單，進口儀器中獨特開發中文程序的儀器

進行專業瓷柱探傷使用培訓

彩色顯示，屏幕大，對比度高

鋰電供電，供電時間高達14 小時，無需卸下電池充電，可邊工作邊充電

具有標準的VGA 接口，可外接電腦顯示器或投影儀

德國KK 公司的專有顏色編碼表示法，進一步提高清晰度

當用斜波探頭檢測時，對從工件表面反射回的每個聲波用不同的顏色顯示

采用半跨距的顏色編碼表示法，把始波與二次波的顯示用顏色加以區別

背景顏色可對檢測環境中的光線條件自適應

以DAC 模式顯示曲線，并可報警

有可與電腦數據傳輸和下載波形等數據，方便專業人士分析

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

德國KK USM35通用型超聲波探傷儀技術參數：



調節范圍	很小: 0 - 0,5 mm + 10 % (鋼) 很大: 0 - 9999 mm + 10 % (鋼)
頻率范圍	0,2 - 1 / 0,5 - 4 MHz 0 - 1420 mm + 10 % (鋼) 0,8 - 8 / 2 - 20 MHz
聲速	1000 - 15000 m/s 在 1 m/s 的段可調節和固定編程值
脈沖位移	由 -10 至 1000 mm (340 s)
探頭前移	0 - 200 s
調節輔助	通過兩個已知調節回波測量和調整聲速和探頭前移 (2點-調節)
脈沖強度	220 pF, 1 nF
衰減	50 Ohm, 500 Ohm (1000 Ohm SE-運行狀態)
脈沖群頻率	4 - 1000 Hz, 在10個段內可調節
頻率范圍	(-3 dB) 0,2 - 1 MHz / 0,5 - 4 MHz / 0,8 - 8 MHz / 2 - 20 MHz
放大	0 - 110 dB, 階段內可調節
放大級	0,5 / 1 / 2 / 6 / 12 dB (或者可以自由調節), 0 段閉鎖
精放大	4 dB, 在40個段內連續
整流	全波，正負半波，HF-表示法
*制	線性，0 - 80 % 顯示器高度， 在 1 % 段內可調節
顯示器光闌	2個獨立的光闌形成了測試線條，起點和寬度可通過整個調節范圍調整， 響應門限為 10 - 90 % 顯示器高度在 1 % 段內可調節 (復合和反復合), 報警信號通過 LED 和一個可以起動的內部報警器，作為物方視場光闌A相對光闌B是可控制的, 光闌放大鏡(光闌區域在整個圖像寬度的放大)
聲程測量	發射脈沖和光闌頭家回波間或兩個光闌回波間的聲程(投影距離，深度)數字顯示，測量交點處的回波脈沖或回波峰值
測量分辨	0,01 mm 在范圍至 99,99 mm 0,1 mm 在范圍 100 至 999,9 mm 1 mm 在范圍超過 1000 mm 凝結成A-圖像的評估: 0,5 % 調整的調節范圍
振幅顯示	USM 35DAC: 還可繪制分貝距離的DAC及TCG曲線 USM 35S: 還可繪制分貝距離AVG曲線或ERG
測量值顯示	聲程，(縮小的) 投影距離，深度，每一光闌的振幅，測量行的4個位置和A-圖像的放大顯示可以自由設置
A-圖像-功能	手工操作或自動的 A-圖像-停止， A-圖像-比較，回波動態(包絡)，很大回波儲存器
顏色功能	已獲專有的用于焊縫檢測的跳躍距離之半的顏色編碼表示法，背景顏色與檢測環境的光比相適應，顯示器光闌和記錄曲線(DAC, TCG, AVG) 的彩色顯示便于直接識別，報警信息使用紅色字跡
DAC / TCG	僅 USM 35DAC 和 USM 35S: 距離-振幅-曲線 (DAC) 或深度補償曲線(TCG) 很多10個參考回波，4條附加曲線，可以是4條分貝距離可調節的曲線或直線(滿足 API, JIS 等)
