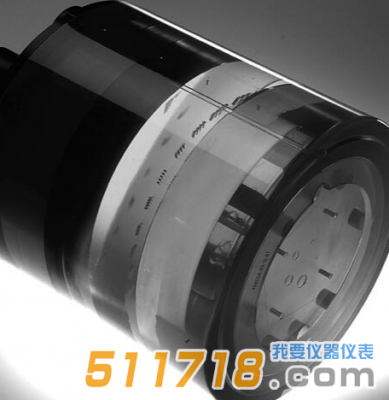

美國phantomlab Catphan 600型CT性能檢測模體可完全滿足檢測CT性能的相關檢測要求。
美國phantomlab Catphan 600型CT性能檢測模體產品簡介：
CatphanTM600型體模包括四個檢測模塊：
1、CTP401：層厚、CT值線性與對比度標度
2、CTP528：高對比度分辨力
3、CTP515：低對比度分辨力
4、CTP486：場均勻性和噪聲
CTP401模塊
直徑15cm，厚2.5cm
內嵌兩組23°金屬斜線(X方向、Y方向)內嵌四個密度不同的小圓柱體
用于測量層厚、CT值線性參數
模體材料
1、特氟隆Teflon(高密度物質，類似骨頭，標準CT值：990)
2、丙稀(Acrylic，標準CT值：120)
3、低密度聚乙稀(LDPE，標準CT值：-100)
4、空氣(*低密度，標準CT值：-1000)
CTP528空間分辨率
直徑15cm，厚4cm
21組高密度線對結構(放射狀分布)
用于測量空間分辨力，x軸、y軸和z軸的點測試到每厘米21線對)
CTP515密度分辨力
直徑15cm，厚4cm
CTP486模塊
直徑15cm，厚5cm
固體均勻材料，“固體水”
用于測量場均勻性、噪聲等參數
二、CT 值 線 性
1、線性定義：
樣本物質CT值與其對X射線衰減系數的線性關系。
2、測量原理：
利用CTP401模塊內四個小圓柱的樣本測量。四種樣本分別為Acrylic、Air、Teflon和LDPE，它們密不同，對X射線的衰減系數(u值)也不同，對應的CT值也不同。
三、空 間 分 辨 力
檢測方法
1、掃描CTP528模塊*心層面
普通CT機在常規算法下為 5到7 LP/cm
四、密 度 分 辨 力
1、定義：
在目標物質與均質背景的X射線線性衰減系數相差小
于 1%時，CT機所能分辨目標物質的能力，通常以能
區分開的目標物質的小尺寸表示
2、檢測方法(一)
掃描CTP515模塊*心層面
3、性能要求：
應能分辨到直徑為3或4mm的圓孔
五、場 均 勻 性
檢測方法：
1、常規條件下掃描CTP486模塊*心層面。
2、在*心用大于100象素的ROI(面積約為1cm2)測CT值。
3、用相同ROI在所得圖像邊緣1cm處取四點CT值。
4、邊緣對*心CT值的大偏差為場均勻性。
性能要求：
*心點CT值與四周CT值偏差不大于4HU
六、 噪 聲
定義：
均勻物質圖像在給定區域中的CT值對其平均值的變異。
一般用*心區域CT值的標準偏差來表示。
性能要求：
噪聲水平應不大于0.35%
七、水 的 CT 值
衡量CT值的準確性。也可用常規掃描CT所配的水模
來測量。
水的CT值：0
空氣的CT值：-1000
